Skala twardości Shore A
Twardość to miara odporności materiału na wgniecenia. Jest jednym z podstawowych parametrów określających właściwości użytkowe gumy. Do wyznaczania twardości materiałów służy powszechnie skala twardości Shore'a. Jej zrozumienie pozwala precyzyjnie ocenić twardości wyrobów gumowych oraz dobrać odpowiedni materiał do konkretnej aplikacji.
Czym jest skala twardości Shore'a A?
Skala twardości Shore’a A to jedno z kluczowych kryteriów stosowanych w procesie wyznaczania twardości materiałów, zwłaszcza mieszanek gumowych. Twórcą metody pomiaru twardości jest Albert Ferdinand Shore. Skala twardości Shore’a jest od dawna znana i powszechnie stosowana w wielu gałęziach przemysłu. Zakres twardości Shore'a A wynosi od 0 do 100. Im wyższa wartość, tym twardszy materiał. Metoda stosowana jest do pomiaru materiałów miękkich i średnich, takich jak guma wulkanizowana i naturalna, termoplastyczne TPE, tworzywa termoutwardzalne, filc.
Określanie twardości materiałów pozwala ustalić jego odporność na odkształcenie przy użyciu urządzenia znanego jako twardościomierz Shore’a (durometr Shore'a). Badania twardości gumy umożliwiają porównanie właściwości różnych mieszanek elastomerowych niezależnie od ich składu chemicznego czy technologii wulkanizacji.
Twardość według Shore’a jest pomiarem ściśle znormalizowanym. Wynik jest podstawą oceny, czy została dobrana twardość materiału adekwatna do oczekiwanych warunków eksploatacyjnych. Właściwie dobrana twardość materiału ma kluczowe znaczenie - zbyt miękkie materiały mogą ulegać trwałym odkształceniom, natomiast zbyt twarde elastomery tracą swoją elastyczność. Odpowiednia twardość wyrobów gumowych zapewnia optymalne parametry pracy.
Różnice pomiędzy skalą Shore A, Shore C i Shore D
Skala twardości Shore dzieli się na różne skale twardości, a każda z nich została opracowana do oceny materiałów o określonej twardości:
-
skala twardości Shore A - pomiar twardości miękkich elastomerów i tworzyw sztucznych o niskiej sztywności
-
skala twardości Shore C - pomiar twardości materiałów o średniej twardości, które są zbyt sztywne dla skali A, ale jednocześnie zbyt miękkie dla skali D
-
skala twardości Shore D - stosowana do pomiaru twardości twardszych materiałów, w tym twardszych tworzyw sztucznych i gum
Różne skale twardości Shore zostały zaprojektowane do różnych typów materiałów i wykorzystują odmienne wgłębniki oraz siły nacisku. Nie można porównywać między sobą wartości uzyskanych w różnych skalach, ponieważ każda z nich działa w innym zakresie oraz mierzy inną odporność na odkształcenie.
Korzyści ze stosowania skali shore A
Stosowanie twardości Shore przynosi liczne korzyści w procesach projektowania i produkcji wyrobów gumowych. Znormalizowany pomiar pozwala określić twardość materiału - czy jest wystarczająco miękki lub twardy dla konkretnego zastosowania. Zastosowanie skali Shore umożliwia również porównanie właściwości różnych elastomerów przy użyciu tej samej skali, co znacząco ułatwia ocenę twardości wyrobów gumowych w całym cyklu produkcyjnym. Wartość pomiaru, czyli wartość skali Shore pozwala na spójną jakość produktu. Dzięki niej można przewidzieć zachowanie elementu pod obciążeniem, minimalizując ryzyko odkształceń, pęknięć czy utraty szczelności. Skali Shore A nie można porównywać do innej skali.
Jednostka twardości shore A
Wartość twardości shore A nie jest wyrażana w w g/cm³ czy kg/m³ - jak gęstość - lecz w jednostkach twardości określających stopień wciśnięcia igły pomiarowej. Jest to jednostka bezwymiarowa, której wartości są w pełni normowane według normy ISO 7619-1 i normy ASTM D2240.
Durometr - pomiar twardości materiałów
Durometr Shore'a to specjalistyczne urządzenie przeznaczone do pomiaru twardości materiałów miękkich i średnich, przede wszystkim gum, elastomerów i polimerów. Pomiary przeprowadza się zgodnie z normą ASTM D2240 dla gumy wulkanizowanej oraz zgodnie z normą ASTM D1414 w przypadku kompletnych pierścieni typu O-ring.
Jak mierzona jest twardość wg Shore A?
Durometr składa się z hartowanego pręta stalowego ze ściętym stożkiem na końcu, połączonym mechanizmem sprężynowym uruchamiającym wskaźnik w zakresie od 1 do 100. Podczas testów próbkę badawczą o odpowiedniej grubości umieszcza się pod końcówką pomiarową. Następnie pręt dociskany jest do materiału, aż do momentu, gdy płaska metalowa płytka na spodzie zrówna się z próbką testowanego elastomeru.
Wyższa twardość oznacza większą odporność na wgniecenia. Niższa wartość podczas pomiaru twardości durometrem oznacza mniejszą odporność na wgniecenia i miększe materiały gumowe. Twardościomierz Shore'a pozwala na dokładne określenie twardości elastomerów do konkretnych zastosowań, np. w przemyśle maszynowym, transporcie, sektorze spożywczym czy innych aplikacjach, które wymagają wysokiej odporności termicznej, kompatybilności chemicznej i wytrzymałości mechanicznej.
Interpretacja wyników - Co oznacza wskaźnik Shore?
Badanie twardości Shore A pozwala przewidzieć zachowanie elastomeru w warunkach rzeczywistego obciążenia. Otrzymana wartość, odczytana jako wskaźnik Shore jest miarą odporności materiału na wgniatanie, która pozwala ocenić twardość Shore bezpośrednio z urządzenia pomiarowego (twardościomierza). Jest to podstawowe narzędzie w testowaniu materiałów gumowych, umożliwiając porównanie właściwości elastomerów w szerokim zakresie skali Shore.

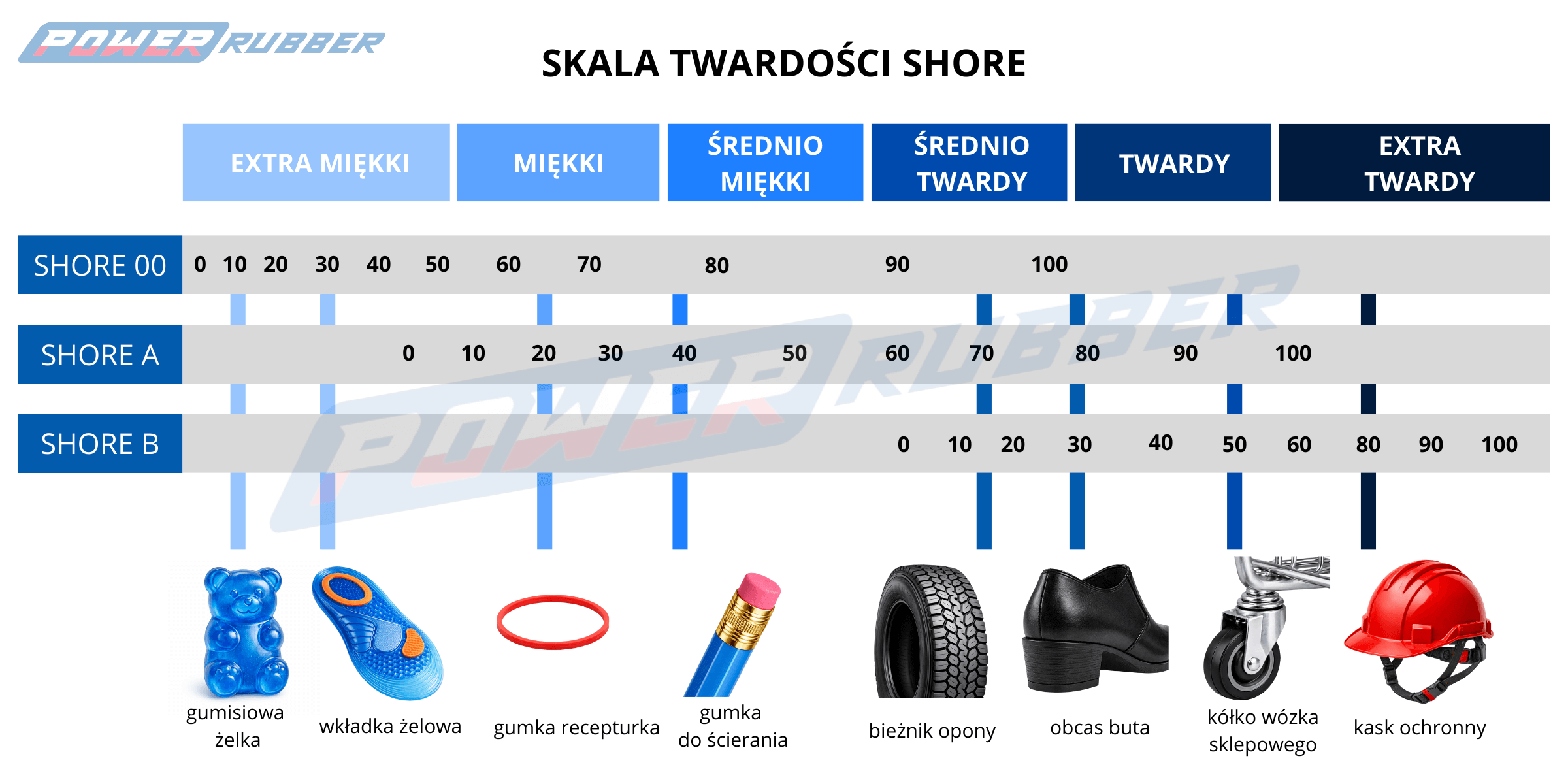

Zakres skali Shore A - od 0 do 100
Skala twardości Shore'a jest powszechnie stosowana do badania twardości miękkich gum, sztywnych tworzyw sztucznych i supermiękkich żeli. Twardość Shore'a jest badana za pomocą instrumentu zwanego durometrem, który ma stopkę wbijaną w badany materiał. Stopka jest sprężynowana i to ona napędza wgłębienie. Pomiar twardości durometrem Shore A obejmuje pełny zakres od 0 do 100, gdzie. Przyjęto następującą klasyfikację materiałów według twardości:
-
twardość od 20 do 40 ShA - elastomery miękkie
-
twardość od 40 do 60 ShA - elastomery o średniej twardości
-
twardość od 60 - 80 ShA - twarda guma
Badanie twardości metodą Shore A pozwala precyzyjnie dobrać rodzaj gumy do specyficznych wymagań aplikacyjnych.
Twardość gumy - skala twardości Shore A
Jednym z parametrów mających wpływ na twardość materiałów gumowych jest ich gęstość. Zasadę zależności można przedstawić następująco: Im większa twardość gumy, tym większa jest gęstość wyrobów gumowych.
Standardowe wartości twardości gumy litej obejmują następujace wartości:
-
90 ShA
-
88 ShA
-
82 ShA
-
80 ShA
-
75 ShA
-
70 ShA
-
65 ShA
-
60 SHA
-
50 ShA
-
40 ShA
Standardowe wartości gumy gąbczastej obejmują następujące wartości:
-
30 ShA
-
25 ShA
-
20 ShA
-
18 ShA
-
15 ShA
-
10 ShA
-
5 ShA
Wyroby gumowe o różnej twardości dostępne w Power Rubber
W sklepie Power Rubber oferujemy wyroby o zróżnicowanej twardości gumy, dzięki czemu doskonale sprawdzają się jako element uszczelniający, amortyzujący i ochronny stosowany w wielu gałęziach przemysłu. Nasze wyroby gumowe wykonane są z mieszanek elastomerowych, których twardość gumy w skali Shore A jest odpowiednio dobrana zgodnie z wymaganiami konkretnej aplikacji.
Skala Shore pozwala na jednoznaczną klasyfikację odporności materiału na odkształcenia. Wyższa wartość twardości oznacza twardszy i mniej elastyczny materiał. Niższe wartości twardości Shore wskazują na bardziej elastyczne i miękkie materiały. Pomiar twardości twardościomierzem umożliwia dopasowanie właściwości mechanicznych do specyficznych obciążeń oraz warunków pracy. Pomiar twardości durometrem Shore realizowany jest zgodnie z obowiązującymi normami pomiaru twardości, co gwarantuje powtarzalność wyników i pełną zgodność z wymaganiami technicznymi branży.
W szerokim asortymencie Power Rubber znajdą Państwo wyroby gumowe z różnych mieszanek gumowych (NBR, EPDM, SBR, PTFE i in.) o twardości dopasowanej do parametrów pracy urządzeń - od miękkich elastomerów absorbujących drgania, po twarde mieszanki przeznaczone do warunków intensywnej eksploatacji.
Sklep z wyrobami gumowymi POWER Rubber oferuje następujący asortyment:
W Power Rubber zapewniamy pełne wsparcie techniczne w doborze materiałów oraz parametrów technicznych. Jeżeli potrzebują Państwo konsultacji dotyczącej tego, jaka twardość gumy będzie odpowiednia dla danego zastosowania, zapraszamy do kontaktu pod numerem telefonu +48 22 292 40 24 lub +48 505 16 03 03, bądź mailowo (Power|PowerRubber.com| |Power|PowerRubber.com) lub przez nasz formularz kontaktowy.
Precyzyjnie mierzymy twardość Shore zgodnie z obowiązującymi normami, co pozwala na dobór wyrobów gumowych o najwyższej trwałości i niezawodności.
