Kołnierze odgrywają kluczową rolę w systemach rurociągowych w wielu branżach, od petrochemii po budownictwo. Zapewniają integralność i wydajność systemów rurowych tworząc bezpieczne, niezawodne i szczelne połączenie między rurami, zaworami i innymi elementami.

Czym jest powierzchnia kołnierzowa?

Powierzchnia kołnierza to powierzchnia stykająca się z uszczelką i odpowiadającą jej powierzchnią innego kołnierza lub złączki. Powierzchnia czołowa bezpośrednio wpływa na szczelność połączenia kołnierzowego. Jej wybór uzależniony jest od czynników, takich jak: ciśnienie, temperatura i wymagania konserwacyjne.

Do najpopularniejszych typów należą kołnierze płaskie FF (Flat Face) i kołnierze z podniesioną powierzchnią czołową RF (Raised Face). Przy wyborze odpowiedniego kołnierza kluczowe jest zrozumienie ich typów i specyfikacji. Każdy z nich znajduje zastosowanie w różnych warunkach pracy - od instalacji niskociśnieniowych po systemy wysokociśnieniowe i wysokotemperaturowe.

Odpowiednio dobrana powierzchnia kołnierza zwiększa trwałość połączenia i minimalizuje ryzyko nieszczelności.

Kołnierze płaskie FF (Flat Face)

Cechy kołnierza płaskiego FF

Budowa i charakterystyka

Kołnierz z płaską powierzchnią FF (Flat Face) zapewnia szeroką powierzchnię styku z uszczelką. Jego powierzchnia styku jest gładka, całkowicie płaska i nie posiada wystających elementów. Cała powierzchnia kołnierza styka się z powierzchnią podłączonej rury lub innych elementów, co jest szczególnie przydatne w przypadku połączeń rurowych o dużych średnicach lub wykonanych z delikatnych materiałów. Płaska powierzchnia zapewnia równomierne rozłożenie obciążenia ściskającego na uszczelkę, zapewniając szczelne połączenie. Konstrukcja i produkcja kołnierzy z płaską powierzchnią zazwyczaj spełniają wymagania norm ASME B16.5 i EN 1092-1.

Kołnierzy z płaską powierzchnią czołową nie należy łączyć z kołnierzami z podniesioną powierzchnią czołową, ponieważ może to powodować nieszczelności.

Metoda uszczelniania

Kołnierze FF wykorzystują miękkie (niemetalowe) i pełnopowierzchniowe uszczelki, które pokrywają całą powierzchnię kołnierza, zwiększając szczelność poprzez równomierne rozłożenie nacisku. Montuje się je między dwoma kołnierzami płaskimi, bezpośrednio na przedniej powierzchni uszczelniającej łopatki kołnierza, tj. w tej samej płaszczyźnie co powierzchnia okręgu śrub.

Zakres ciśnienia roboczego

Ze względu na swoją konstrukcję kołnierze płaskie Flat Face powszechnie wykorzystuje się w zastosowaniach niskociśnieniowych, w klasach ciśnienia ANSI 125 i 150.

Zgodność materiałowa uszczelek

Kołnierze typu FF zwykle stosowane są z żeliwem, miedzą i tworzywami sztucznymi, aby uniknąć wyginania lub pękania. Idealnie nadają się do stosowania z uszczelkami niemetalowymi, takimi jak np. uszczelki gumowe, które skutecznie współpracują z powierzchnią uszczelniającą.

Zastosowanie kołnierzy płaskich FF

Kołnierze z płaską powierzchnią czołową powszechnie stosowane w niskociśnieniowych, niekrytycznych zastosowaniach oraz przy łączeniu z materiałami, takimi jak żeliwo. Przykłady zastosowań:

• systemy uzdatniania wody (systemy HVAC, rury wodociągowe, rury do oczyszczania ścieków)
• połączenia urządzeń niskociśnieniowych (połączenia między pompami, zaworami czy wymiennikami ciepła)
• rurociągi niskociśnieniowe do przesyłu pary, powietrza, gazu ziemnego


Kołnierze z podniesioną powierzchnią czołową RF (Raised Face)

Cechy kołnierza z podniesioną powierzchnią czołową RF

Budowa i charakterystyka

Kołnierz z podniesioną powierzchnią czołową RF ma lekko podwyższoną powierzchnię wokół otworu, która wystaje poza płaszczyznę śrubowania kołnierza. Zapewnia to mniejszą i skoncentrowaną powierzchnię uszczelniania, co pozwala na zastosowanie większego nacisku na uszczelkę, skutecznie zwiększając jej szczelność i zmniejszając ryzyko wycieku. Jest to szczególnie ważne w warunkach wysokiego ciśnienia i zastosowań wysokotemperaturowych. Konstrukcja i produkcja kołnierzy z podniesioną powierzchnią czołową zazwyczaj spełniają wymagania norm  ASME B16.5, ASME B16.47.

Metoda uszczelniania

Kołnierze RF wykorzystują uszczelki niemetalowe lub półmetalowe, które pasują do podniesionej powierzchni czołowej. Mniejsza powierzchnia uszczelki sprawia, że ciśnienie jest bardziej skoncentrowane, co poprawia szczelność i zmniejsza ryzyko przecieku w warunkach wysokiego ciśnienia.

Zakres ciśnienia roboczego

Podniesiona powierzchnia kołnierza RF umożliwia wywieranie większego nacisku na uszczelkę, zapewniając niezawodne uszczelnienie w warunkach wysokich temperatur i wysokiego ciśnienia we wszystkich klasach. Poziom ciśnienia w kołnierzu określa wysokość podniesionej powierzchni czołowej.

Zgodność materiałowa uszczelek

Kołnierze typu RF mogą być wykonane z różnych materiałów, w tym ze stali węglowej, stali nierdzewnej i stali stopowej. Można jest stosować z różnymi materiałami uszczelek, od metalowych po niemetalowe, dzięki czemu można je dostosować do różnych systemów rurowych i warunków ciśnienia.

Zastosowanie kołnierzy z podniesioną powierzchnią czołową RF

Dzięki skoncentrowanej powierzchni uszczelniającej, kołnierze z podniesioną powierzchnią czołową idealnie nadają się do zastosowań wymagających odporności na wysokie ciśnienie i temperaturę. Skutecznie utrzymują szczelność w zmiennych warunkach ciśnienia i temperatury, dzięki czemu znajdują zastosowanie w rurociągach naftowych i gazowych, rafineriach, zakładach energetycznych oraz przetwórstwie chemicznym. Przykłady zastosowań:

• systemy rurociągów wysokociśnieniowych i wysokotemperaturowych
• połączenia rurociągowe do transportu i przetwarzania ropy naftowej i gazu
• połączenia w systemach przemysłowych
• rurociągi w zakładach chemicznych i produkcji energii

Jakie są różnice między kołnierzami FF a RF?

Jak wspomnieliśmy wcześniej, kołnierze płaskie (FF) i kołnierze z podniesioną powierzchnią czołową (RF) to dwa typy kołnierzy powszechnie stosowanych w systemach rurociągowych.

Wybór typu kołnierza jest uzależniony od wymagań środowiskowych konkretnego zastosowania. Jak przedstawiliśmy w tabeli powyżej, kołnierze FF nadają się do zastosowań niskociśnieniowych, wymagających prostszej instalacji, natomiast kołnierze RF sprawdzają się w zastosowaniach wysokociśnieniowych i wysokotemperaturowych, w których skoncentrowany nacisk pomaga uzyskać hermetyczne uszczelnienie, zmniejszając ryzyko wycieku.

Gdzie kupię uszczelki do kołnierza typu FF i RF?

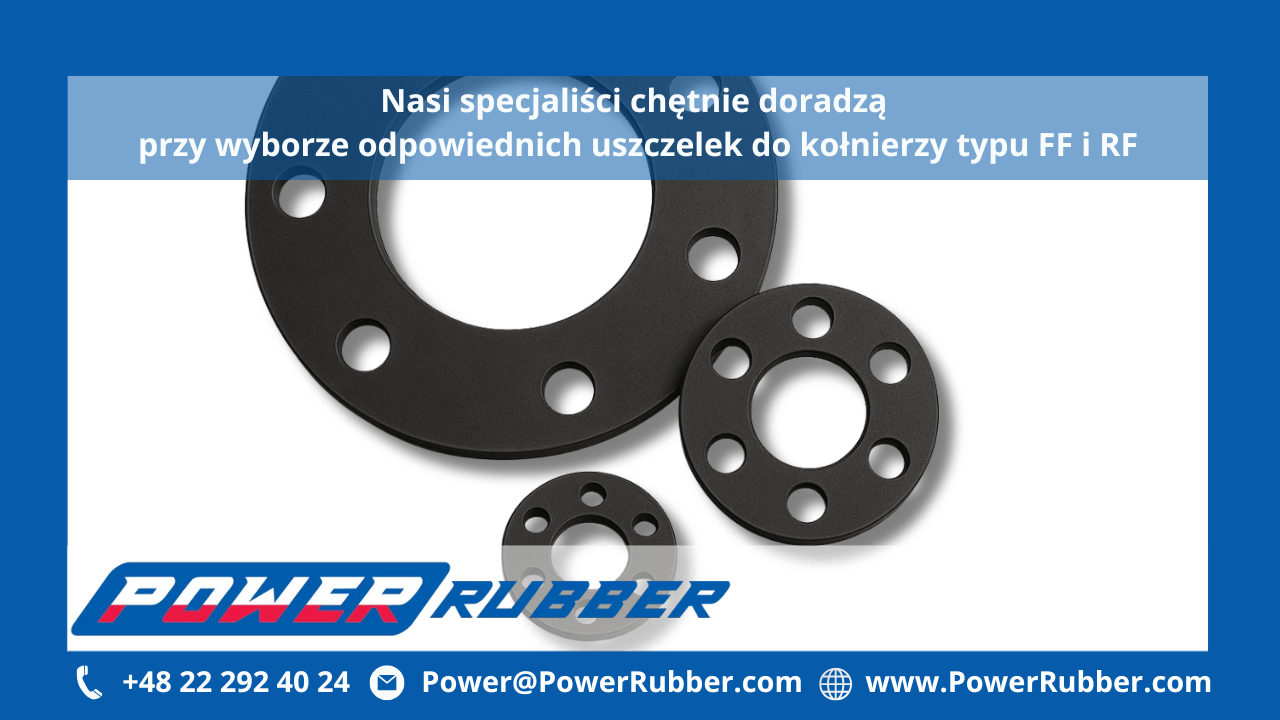

W sklepie Power Rubber oferujemy wysokiej jakości uszczelki gumowe przeznaczone do pracy pod ciśnieniem, odporne na wysokie temperatury i substancje chemiczne. Dostępne są zarówno uszczelki standardowe, jak i produkowane na specjalne zamówienie klienta.

Nasze uszczelki do kołnierzy FF idealnie nadają się do zastosowań niskociśnieniowych, gdzie wymagane jest skuteczne uszczelnienie na całej powierzchni styku. Z kolei uszczelki do kołnierzy RF wykonane są z materiałów odpornych na wysokie ciśnienie, temperaturę i ściskanie, co sprawia, że doskonale nadają się do zastosowań, w których niezawodność i szczelność ma kluczowe znaczenie.
