Zasady doboru wibroizolatorów

Maszyny i urządzenia używane w przemyśle, produkcji, budownictwie mogą generować znaczne drgania mechaniczne, które zakłócają ich prawidłowe działanie, przyśpieszają zużycie sprzętu oraz emitują nadmierny hałas.

Izolacja wibracji jest kluczowa dla ochrony sprzętu, utrzymania wydajności operacyjnej, zapewniania bezpieczeństwa oraz redukcji hałasu. Nadmierne drgania mogą doprowadzić do uszkodzeń podzespołów, awarii i kosztownych napraw. Inwestycja w odpowiednie rozwiązania w zakresie izolacji drgań jest kluczowa.

W Power Rubber oferujemy wysokiej jakości wibroizolatory - skuteczne rozwiązanie, które zapobiega przenoszeniu drgań na podłogi, ściany i inne maszyny. Chronią maszyny, zapobiegają uszkodzeniom konstrukcyjnym, pomagają zachować integralność konstrukcji oraz minimalizują niepożądane dźwięki.

Czym są wibracje?

Wibracja to rodzaj ruchu mechanicznego, w którym obiekt oscyluje wokół punktu równowagi. Charakteryzuje się częstotliwością, amplitudą i energią. Może być spowodowana zarówno zjawiskami naturalnymi (trzęsienia ziemi, wiatr, fale oceaniczne), jak i sztucznymi, powstałymi w wyniku ruchów mechanicznych maszyn czy narzędzi używanych przez człowieka, które generują wibracje.

Maszyny przemysłowe wytwarzają długotrwałe drania, które wpływają na żywotność sprzętu, generowanie niepożądanego hałasu, a także integralność konstrukcyjną pobliskich budynków. Aby zmniejszyć intensywność drgań, wymagana jest niska częstotliwość drgań własnych układu. Aby to osiągnąć, niezbędne jest zastosowanie amortyzatorów gumowych.

Wpływ wibracji na wydajność sprzętu

Niekontrolowane wibracje mogą zakłócać pracę maszyn i generować nadmierny hałas. Wstrząsy powodują poważne uszkodzenia systemów mechanicznych, problemy eksploatacyjne, skrócenie żywotności sprzętu oraz mają negatywny wpływ na wydajność operacyjną, a także niezawodność, bezpieczeństwo i komfort pracowników.

Czym są wibroizolatory i do czego służą?

Skuteczna kontrola drgań to podstawa niezawodnej i bezpiecznej pracy maszyn w środowisku przemysłowym. Wibroizolatory zostały zaprojektowane z myślą o skutecznej izolacji drgań generowanych podczas ich pracy. Umieszcza się je pomiędzy urządzeniem a podłożem. Odpowiedni wibroizolator minimalizuje lub całkowicie absorbuje i tłumi energię drgań przenoszonych na podłoże.

Dlaczego izolacja drgań jest tak ważna?

Pracujące maszyny i urządzenia narażone są często na drgania o wysokiej częstotliwości. Wibracje i wstrząsy wpływają negatywnie na zdrowie ludzi, skracają żywotność sprzętu oraz powodują uszkodzenia konstrukcji lub całego budynku.

Dobór odpowiednich wibroizolatorów przynosi szereg korzyści, oto one:

• optymalna kontrola drgań i hałasu, w tym hałasu konstrukcyjnego
• złagodzenie wpływu nadmiernego hałasu i wibracji na zdrowie pracowników (cichsze i bardziej komfortowe środowisko pracy)
• poprawa warunków i jakości pracy
• ochrona urządzeń przed nadmiernym zużyciem
• zmniejszenie liczby awarii, minimalizacja kosztów napraw i konserwacji
• efektywność energetyczna i poprawa wydajności operacyjnej


Dobór wibroizolatorów do maszyn i urządzeń

Poniżej opisano najważniejsze zasady, które należy wziąć pod uwagę podczas doboru odpowiednich amortyzatorów gumowych:

Określenie masy całkowitej urządzenia i maksymalnego obciążenia wibroizolatora

Masa maszyny na bezpośredni wpływ na rodzaj i rozmiar wibroizolatora. Każdy wibroizolator ma określony zakres maksymalnego obciążenia, przy którym zachowuje optymalną skuteczność wibroizolacji. Musimy znać całkowitą masę maszyny, aby równomiernie rozłożyć odpowiednią ilość amortyzatorów w różnych punktach urządzenia. Liczba wibroizolatorów zależy od masy i konstrukcji. Im większa maca całkowita, tym większe muszą być mocowania lub tym większa będzie ich liczba potrzebna do redukcji drgań maszyny. Warto pamiętać, aby nie przeciążać żadnego z elementów, ponieważ może to doprowadzić do utraty skuteczności izolacji oraz szybszego zużycia.

Charakterystyka drgań

Częstotliwość drgań wymuszających i częstotliwość rezonansowa to kluczowy parametr przy doborze wibroizolatorów.

• częstotliwość drgań wymuszających- to częstotliwość, z jaką urządzenie generuje drgania (np. prędkość obrotowa silnika)
• częstotliwość rezonansowa - powinna  być znacznie niższa od częstotliwości wymuszającej, aby uniknąć wzmocnienia drgań

Stosunek częstotliwości siły powodującej drgania urządzenia do częstotliwości drgań własnych izolatora wpływa bezpośrednio na skuteczność izolacji drgań.

Obciążenia dynamiczne i ilość taktów

W maszynach, w których występują okresowo zmienne siły (prasy, kompresory), oprócz masy statycznej, należy uwzględnić siły dynamiczne. Amortyzatory gumowe należy dopasować do masy maszyny i częstotliwości drgań, jakie wytwarza podczas pracy. Ilość taktów na minutę określa częstotliwość drgań, które trzeba skutecznie stłumić. Jeżeli częstotliwość drgań maszyny zbliża się do częstotliwości własnej wibroizolatora, może dojść do rezonansu, czyli niekontrolowanego wzmocnienia drgań, zamiast ich tłumienia. Dlatego znajomość częstotliwości taktowania pozwala dobrać odpowiedni typ wibroizolatora.

Obciążenie statyczne

Obciążenie statyczne do jeden z kluczowych parametrów, który musimy wziąć pod uwagę wy wyborze wibroizolatora. Musi być dopasowane do masy urządzenia oraz rozkładu obciążenia na poszczególną ilość punktów podparcia. Ugięcie statyczne to wielkość, o jaką mocowanie tłumiące drgania ściska się pod ciężarem maszyny. Im większe ugięcie statyczne, tym większe obciążenie przenosi. Przekroczenie obciążenia statycznego prowadzi do trwałych odkształceń, a nawet uszkodzenia elementu.

Warunki pracy

Środowisko, w którym pracuje maszyna ma ogromne znaczenie przy wyborze izolatora. Dobór pojedynczego wibroizolatora pod kątem wahań temperatury jest kluczowy dla skuteczności tłumienia drgań i trwałości. Ważne jest, aby znać zakres temperatur, na jakie narażony będzie system. Praca w zbyt wysokiej temperaturze może powodować degradację gumy, z której wykonany jest amortyzator i utratę właściwości tłumiących. W niskich temperaturach elastomery twardnieją, co ogranicza ich elastyczność.

Aby odpowiednio dobrać wibroizolator, należy sprawdzić, czy materiał, z którego jest wykonany jest dopasowany do konkretnego środowiska chemicznego pracy.


Zasady doboru wibroizolatorów - na co jeszcze zwrócić uwagę?

Odpowiedni dobór wibroizolatorów (elementów tłumiących drgania) ma na celu wybór odpowiednich  komponentów, aby ograniczyć przenoszenie drgań na konstrukcję budynku lub urządzenie. Jak wspomnieliśmy wcześniej, zadaniem wibroizolatorów jest skuteczna izolacja od drgań, które mogą wpływać na trwałość i żywotność elementów maszyn oraz bezpieczeństwo użytkowania. Jest to szczególnie istotne w przypadku maszyn wirujących (np. wentylatory), gdzie drgania występują z dużą częstością, wyrażaną w Hz lub obrotach na minutę (RPM).

We wcześniejszej części artykułu zwróciliśmy uwagę na bardzo ważną kwestię, mianowicie: porównanie częstości drgań własnych układu z częstością drgań wymuszających. Tutaj chcemy zwrócić uwagę na to, że skuteczna wibroizolacja wymaga, aby częstość drgań własnych układu była co najmniej 1,4 razy niższa niż drgania wymuszone. Ma to kluczowe znaczenie w zapewnieniu odpowiedniego stopnia izolacji drgań bez wpływu na działanie reszty systemu.

Również sposób montażu jest tutaj kluczowy. Wibroizolatory muszą być mocowane symetrycznie względem środka ciężkości i równomiernie dociśnięte. Niezwykle ważny jest punkt montażu, czyli odległość od osi drgań. W przypadku nierównego podłoża stosuje się wibroizolatory samopoziomujące (posiadają śrubę regulacyjną z nakrętką), które dopasowują się do nachylenia podłoża.

Na rynku dostępnych jest wiele modeli wibroizolatorów (z nieprzelotowymi gwintowanymi otworami, na metalowej tarczy z otworami montażowymi, wyposażone w elementy sprężyste z wbudowanym gwintem lub tuleją itp.). Amortyzatory gumowe do kontaktu z żywnością powinny być wykonane z materiałów dopuszczonych do takich warunków.

Podsumowując, dobierając  wibroizolatory należy kierować się przede wszystkim masą urządzenia, charakterystyką drgań, wymaganym stopniem tłumienia oraz warunkami pracy. Należy również uwzględnić sposób montażu, typ mocowania i rodzaj otworów w podstawie.

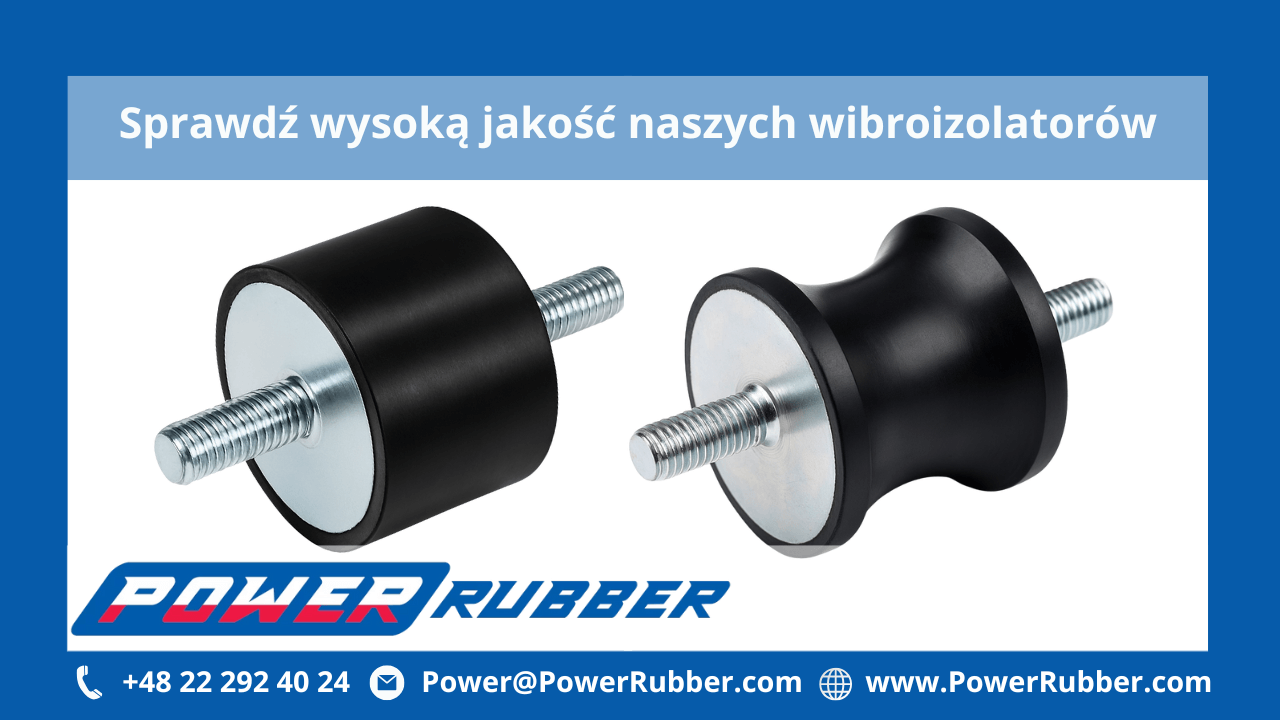

Wysokiej jakości wibroizolatory dostępne w sklepie Power Rubber
