Technische Dichtungen – O-Ringe nach PN-90/M-73060 Norm

20.03.2023

O-Ringe nach ISO – Dichtungen mit kreisförmigem Querschnitt

Die Norm PN-90/M-73060 definiert technische Dichtungen mit kreisförmigem Querschnitt – sogenannte O-Ringe nach ISO-Abmessungen und Kennzeichnungen (Typ "OI"). Diese Dichtungen sind für den Einsatz in dynamischen und statischen Anwendungen in hydraulischen und pneumatischen Systemen konzipiert.

Was ist eine O-Ring-Dichtung?

Ein O-Ring ist eine torusförmige Dichtung mit rundem Querschnitt. Zur Herstellung werden verschiedene Elastomere verwendet, darunter NBR, EPDM, VMQ, FPM und HNBR. Diese Gummidichtungen zeichnen sich durch hohe Flexibilität und Elastizität aus und eignen sich hervorragend für Land- und Baumaschinen, industrielle Getriebe und Motoren. Sie finden Anwendung in beweglichen und festen Systemen – vor allem in hydraulischen und pneumatischen Antrieben und Steuerungen.

Ein korrekt ausgewählter ISO-konformer O-Ring verhindert zuverlässig das Austreten von Betriebsmedien und schützt Maschinenteile vor dem Eindringen von Schmutz, Feuchtigkeit oder Spänen. Power Rubber liefert hochwertige O-Ringe gemäß der Norm PN-90/M-73060.

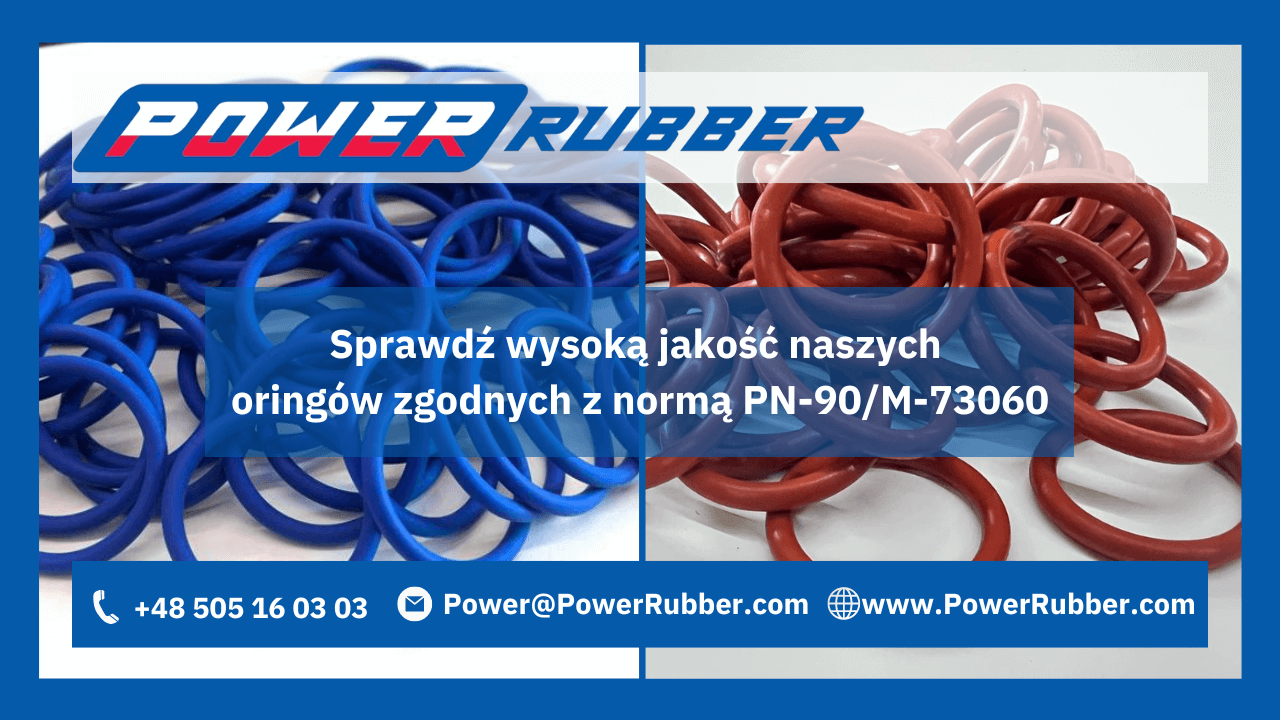

Pierścienie uszczelniające o przekroju kołowym wg normy PN-90/M-73060

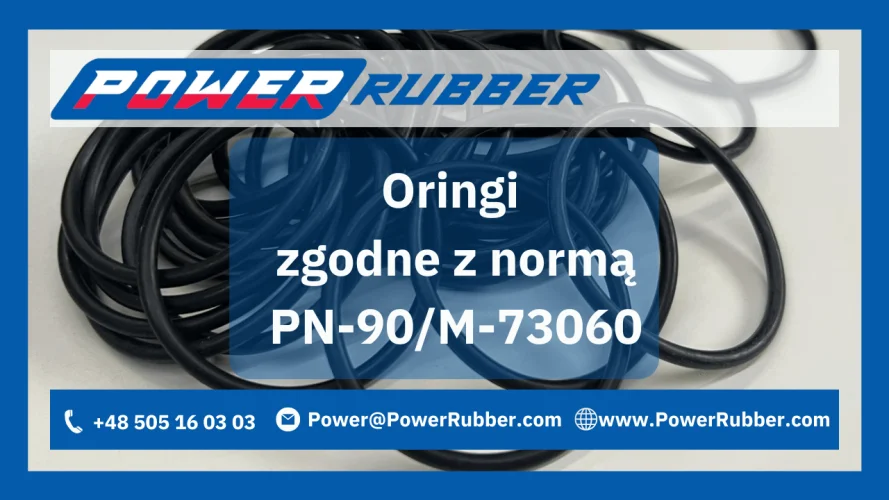

O-Ring-Dichtungen gemäß der Norm PN-90/M-73060

O-Ringe nach dieser Norm werden zum Dichten in geklemmten, beweglichen oder statischen Verbindungen in hydraulischen und pneumatischen Systemen verwendet. Ihre Härte richtet sich nach dem Druck des Dichtmediums und der Breite der Dichtfuge.

Beispiel für die Kennzeichnung eines O-Rings:

20x2 FKM 70 S PN-90/M-73060

  • Innendurchmesser D = 20 mm

  • Durchmesser des Querschnitts d = 2 mm

  • Materialart: FKM

  • Härte nach Shore A: 70

  • Ausführungsklasse: S (Spezialanwendung)

  • Norm: PN-90/M-73060

Benötigen Sie O-Ringe gemäß PN-90/M-73060? Kontaktieren Sie Power Rubber – wir beraten Sie gerne.
