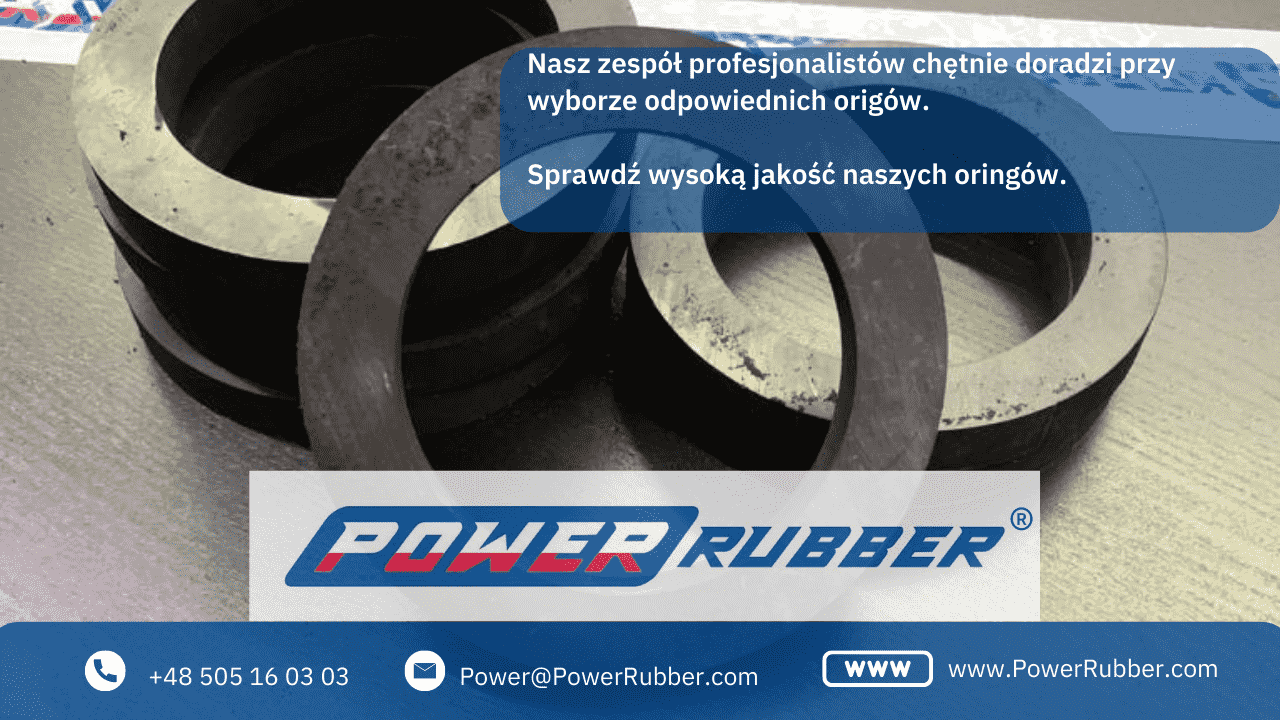

Orings mit quadratischem Querschnitt OP

O-Ring mit quadratischem Querschnitt sieht auf den ersten Blick wie ein gewöhnlicher O-Ring aus, besitzt jedoch im Querschnitt meist ein Quadrat oder Rechteck. Schauen wir uns also an, wodurch er sich von standardmäßigen Dichtungen unterscheidet und welche Anwendungen er hat. Sie werden in Antrieben und hydraulischen Steuerungen eingesetzt. Er dient für statische und dynamische Verbindungen von Gerätschaftsteilen. Grundlegende abdichtende Gummiringe sind Ringe mit rundem Querschnitt. Quadratische O-Ringe stellen eine Alternative zu Rundringen dar.

Arten von Gummimischungen für Dichtungen mit rechteckigem und quadratischem Querschnitt

Quadratische O-Ringe, rechteckige sowie runde sind Erzeugnisse aus verschiedenen Arten von Mischungen thermoplastischer Materialien (Elastomere) wie:

• NBR
• VITON®
• EPDM
• SILIKON
• SBR

Abhängig von den Bedingungen, unter denen sie arbeiten, sollte die passende Gummimischung verwendet werden.

Quadratische O-Ringe aus NBR-Mischung

Quadratische O-Ringe aus NBR-Mischung sind die günstigste Lösung zur Abdichtung. Ihr Einsatzbereich liegt bei Temperaturen von -30°C bis +100°C und kurzfristig bei 120°C. Sie sind beständig gegen folgende Stoffe:

• Schmierstoffe
• Hydraulikflüssigkeiten
• aliphatische Kohlenwasserstoffe
• Propan
• Butan
• Benzin
• Alkohole
• wässrige Salzlösungen
• verdünnte Säuren und Laugen bei niedrigen Temperaturen
• Wasser bis 100°C

Hat jedoch auch seine Nachteile, nämlich geringe Beständigkeit gegenüber:

• Silikonöle und -schmierstoffe
• glykolbasierte Bremsflüssigkeiten
• hydraulische Flüssigkeiten vom Typ HFD
• konzentrierte Säuren und Laugen
• aromatische und chlorierte Kohlenwasserstoffe
• Ester

Quadratische Ringe aus EPDM-Mischung

Quadratische Ringe aus EPDM-Mischung werden bei Temperaturen von -50°C bis +150°C eingesetzt. Sie weisen eine hohe Beständigkeit gegenüber verschiedenen Chemikalien, Witterungseinflüssen sowie Ozon auf. Sie sind gute elektrische Isolatoren. EPDM-O-Ringe werden für Wasserinstallationen sowie Fahrzeughydraulik empfohlen. Diese Mischung ist außerdem beständig gegen folgende Einflüsse:

• heißes Wasser und Wasserdampf
• Säure- und Laugenlösungen
• Seifenlösungen und Waschmittel
• schwerentflammbare Hydraulikflüssigkeiten (HSC, HSD)
• glykolbasierte Bremsflüssigkeiten

Denken wir daran, dass nichts ideal ist, auch Dichtungen nicht. Es wird nicht empfohlen, sie mit folgenden Stoffen arbeiten zu lassen:

• Mineralölen und -schmierstoffen
• Kraftstoffen

Quadratische O-Ringe aus FPM/FKM-Material

O-Ring aus FPM/FKM-Material, auch als VITON® bezeichnet, zeichnet sich durch hohe Wärme- und Chemikalienbeständigkeit aus. Da in der FKM/FPM-Mischung Fluor enthalten ist, ist diese Mischung nicht brennbar. Die VITON®-Mischung ist vor allem beständig gegen:

• Mineralöle und -schmierstoffe
• Kohlenwasserstoffe
• schwerentflammbare Hydraulikflüssigkeiten
• Vakuum
• UV-Strahlung
• Ozon O³
• anorganische Säuren

Im Leben gibt es immer Höhen und Tiefen. Nachdem die Bedingungen genannt wurden, gegen die er beständig ist, folgen nun solche, gegen die er nicht beständig ist:

• konzentrierte organische Säuren
• konzentrierte Natronlauge- und Säurelösungen
• heißes Wasser und Wasserdampf

Quadratische Ringe aus Silikon

Silikonringe, auch als Mischung VMQ/MVQ bezeichnet, zeichnen sich durch Nichtbrennbarkeit sowie Beständigkeit gegenüber hohen und niedrigen Temperaturen von -60°C bis 230°C aus. Bei Raumtemperatur weisen sie eine höhere Gasdurchlässigkeit auf. Silikon ist beständig gegen:

• Mineralöle und -schmierstoffe
• verdünnte Salzlösungen
• Sauerstoff
• Alkohole
• Wasser bis 100°C
• Ozon O³
• nicht brennbare Hydraulikflüssigkeiten

Silikon hat jedoch auch Nachteile: Es ist wenig beständig gegen:

• konzentrierte Säuren und Laugen
• Kohlenwasserstoffe

Auswahl des Materials für den O-Ring OP

Bei der Auswahl eines O-Rings mit quadratischem oder rechteckigem Querschnitt sollte man nicht nur dessen Abmessungen und Materialart berücksichtigen, sondern auch Shore-A-Härte, die Beständigkeit gegen bleibende Verformung nach Druckbeanspruchung (Compression Set) sowie die Art des Arbeitsmediums, mit dem die Dichtung in Kontakt kommen wird. Die Auswahl geeigneter Parameter ermöglicht eine bessere Anpassung des OP-Rings an die Betriebsbedingungen und gewährleistet eine dauerhafte Dichtheit der Verbindung.
