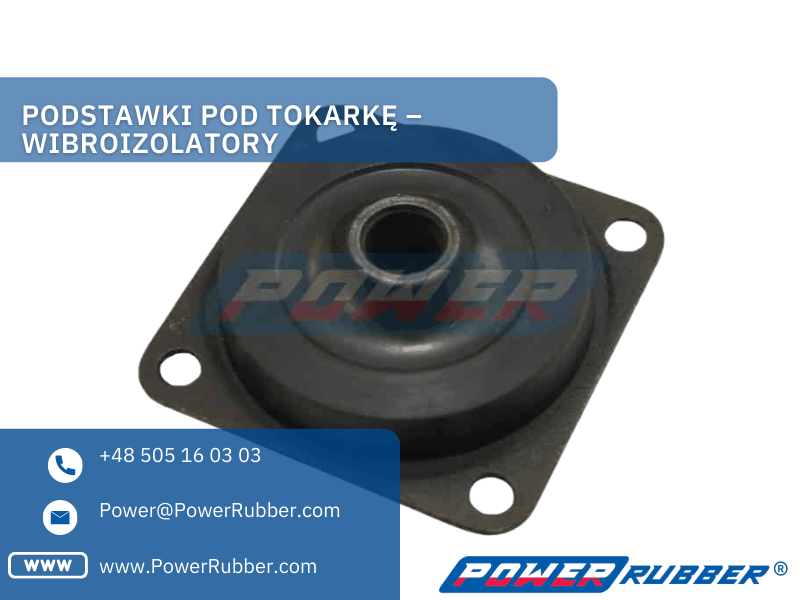

Drehmaschinenständer - Vibrationsisolatoren

Jede Baumaschine erzeugt Lärm durch die Frequenz der Schwingungen und Impulse, die bei ihrer Verwendung auftreten. Schwingungen sind für die Baukonstruktion nicht förderlich und können außerdem eine Gefahr für Personen darstellen, die sich im Arbeitsbereich der Maschine befinden. Schwingungsisolierende Unterlagen wurden entwickelt, um die Qualität und die Arbeitsbedingungen zu verbessern. Sie sind ein Maschinenelement, das eine freie und sichere Nutzung ermöglicht. Sie übernehmen die Funktion der Isolierung von Schwingungen, die während des Betriebs der Maschinen vom Untergrund auf das Gerät übertragen werden, und reduzieren zudem dessen Lärm. Sie helfen auch, das Gerät korrekt zu nivellieren. Verwendungszwecke der Unterlagen für Maschinen:

• Holzbearbeitungsmaschinen, die man für Holz verwendet, z. B. Drehmaschinen, Sägen, Bohrmaschinen
• Metallbearbeitungsmaschinen, die man für Metalle verwendet, z. B. Drehmaschinen, Schleifmaschinen
• Maschinen zur Verarbeitung von Kunststoffen
• Alle Arten von Maschinen und Geräten, die in der Industrie eingesetzt werden
• Geräte, die bei Bauarbeiten verwendet werden

Welche Typen von schwingungsisolierenden Unterlagen unterscheiden wir?

Tellertellerauflagen (Podstawki talerzowe) finden hauptsächlich Anwendung zur Fundamentierung von Werkzeugmaschinen mit hohem Drehzahlbereich sowie bei Maschinen mit impulsartiger dynamischer Belastung. Wir unterscheiden:

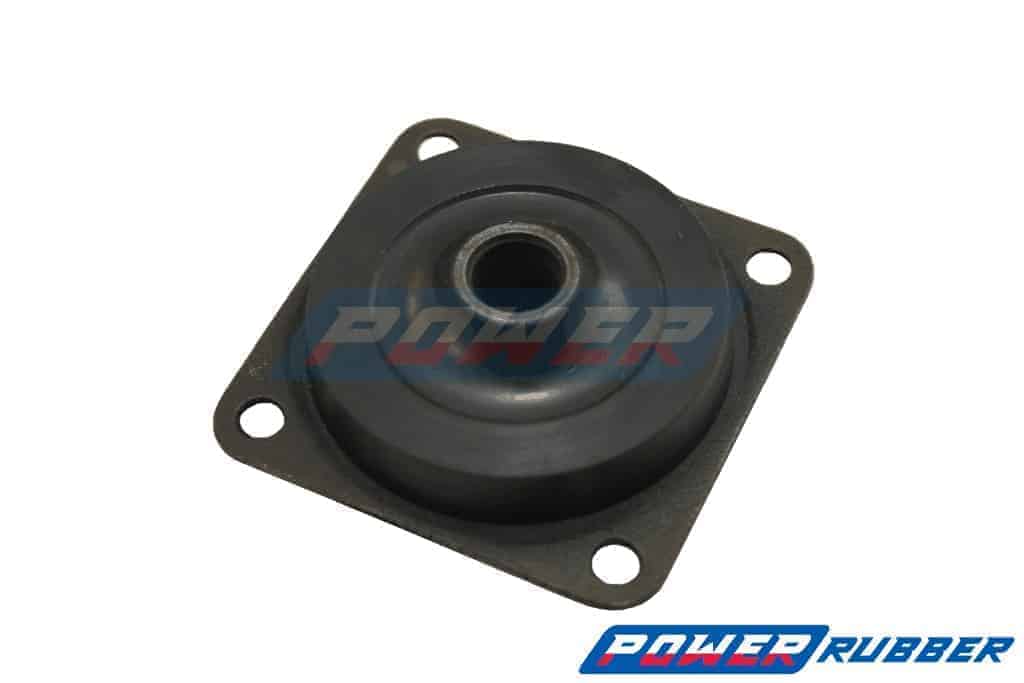

1. Tellerschwingungsdämpfer:

• Typ TC und TCB, sie sind in zwei Größen 160 und 200 gefertigt und beständig gegen Einwirkung von Säuren, Fetten und Ölen. Diese beiden Typen unterscheiden sich in der Art der Befestigung an der Maschine, jedoch ist hervorzuheben, dass sie beweglich sind und keine Bodenstabilisierung besitzen, was damit zusammenhängt, dass sie eine Höhenverstellung des Geräts ermöglichen.
• Typ TA, TR, TN und TB, sie sind kleiner als die vorherigen, da sie in den Größen 80 und 120 gefertigt werden. Die Größen werden individuell ausgelegt, daher wird jede auf unterschiedliche Weise am Gerät befestigt. Die Größe 120 wird hauptsächlich dort eingesetzt, wo erhebliche, periodisch wechselnde dynamische Kräfte von schlagartigem Charakter auftreten und keine Notwendigkeit besteht, sie am Untergrund zu verankern.
• Typ TU ist am vielseitigsten und für kleine Geräte als Unterlage vorgesehen. Sie sind in drei Größen erhältlich, nämlich 50, 63 und 80, und ihre Art der Befestigung und Nivellierung richtet sich nach dem aktuellen Anwendungsbedarf.
• Typ TM und TMB, eine andere Bezeichnung sind Membranteller; sie finden Anwendung bei sehr großen und schweren Maschinen. Sie zeichnen sich durch Ölbeständigkeit aus und können auf Sonderwunsch auch rostfrei ausgeführt werden.

2. Schwingungsisolierende Unterlagen:

• Sie werden auf Basis von Schwingungsisolationstellern hergestellt. Sie sind hauptsächlich für mittlere Maschinen vorgesehen. Sie zeichnen sich dadurch aus, dass keine Schraube vorhanden ist, weshalb sie überall dort eingesetzt werden, wo es keine speziellen Öffnungen in der Grundplatte gibt.

3. Unterlagen zur Nivellierung von Drehmaschinen

• Sie helfen, das Gerät präzise zu nivellieren, damit es seine Funktion erleichtert. Sie haben eine schnelle und einfache Montage, ohne dass ein Verankern im Fußboden erforderlich ist. Sie bieten eine ausgezeichnete Isolierung gegen über den Boden übertragene Vibrationen.

Unterlagen zur Nivellierung von Drehmaschinen helfen, die Maschine präzise auszurichten, und Maschinenfüße können zusätzlich eine stabile Unterstützung bieten sowie die Übertragung von Schwingungen auf den Untergrund begrenzen.

4. Keilschwingungsdämpfer

• Diese Art von Schwingungsdämpfern dient der präzisen Ausrichtung von Geräten auf unebenen Böden. Ihr Vorteil ist die Höhenverstellung bei gleichzeitiger Schwingungsisolation. Sie sind für Produkte mit starker vertikaler oder horizontaler Dynamik vorgesehen.

Verschiedene Typen von Schwingungsisolatoren für Maschinen finden Sie in unserem Angebot.

Die Wahl der passenden Unterlage Wir bieten eine große Auswahl an Produkten und Zubehör für Bau- und Tischlermaschinen. Ein wesentliches Element aller Maschinen sind die Schwingungsdämpfer, die passend ausgewählt werden müssen, wobei mehrere wichtige Faktoren zu berücksichtigen sind, die deren Funktion beeinflussen. Bei der Wahl einer Unterlage für Drehmaschinen sollte man auf Merkmale wie folgende achten:

• Größe und Gesamtgewicht der Maschinen
• Frequenz und Intensität der Vibrationen
• Höhe der Basis, damit bestimmt werden kann, ob die Schwingungsdämpfer über eine Schraube mit geeigneter Länge verfügen

Unser Unternehmen fertigt außerdem schwingungsisolierende Unterlagen für nicht standardmäßige Maschinen, die einen doppelt verbundenen Schwingungsdämpfer benötigen. Solche Varianten der Unterlagen sind für Maschinen mit großem Gewicht sowie für säurebeständige Maschinen vorgesehen.

Bei der Auswahl der Unterlage sollten auch die statische und dynamische Belastung, die Anzahl der Auflagepunkte sowie der erforderliche Verstellbereich berücksichtigt werden. Richtig ausgewählte Unterlagen helfen, die Stabilität der Maschine zu erhalten und die Übertragung von Schwingungen auf den Untergrund zu begrenzen.
