Wie werden O-Ringe dimensioniert?
Wie misst man Gummidichtungs-O-Ringe? Wenn Sie Informationen darüber benötigen, wie man Gummidichtungs-O-Ringe misst, dann lesen Sie den Ratgeber von POWERRubber.com. Wir erklären das Messen von Gumm-O-Ringen, also das, was ein korrektes Ausmessen der O-Ringe ermöglicht.

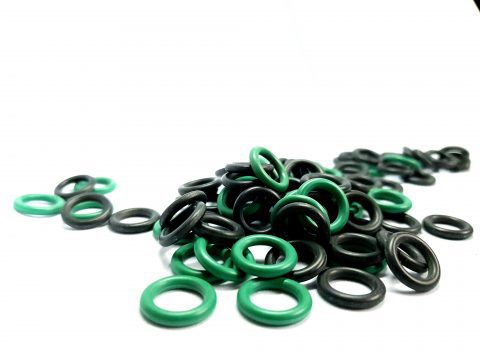

In unseren Neuigkeiten haben wir bereits mehrfach das Thema Gummidichtungs-O-Ringe behandelt, die in unserem Shop angeboten werden. Es war uns wichtig, Ihnen Wissen über die Anwendung dieser Gummidichtungen, deren richtige Befestigung und schließlich die Montageweisen zu vermitteln. Heute möchten wir dieses Thema noch weiter ausführen und uns mit den Methoden der Vermessung von O-Ringen beschäftigen, ohne die es schwerfällt, sie zweckentsprechend zu verwenden. Bevor wir jedoch zum Kern kommen, erinnern wir kurz daran, was diese O-Ringe sind, damit jeder weiß, über wie wichtige Dinge wir sprechen. Gummidichtungs-O-Ringe sind eine Art Dichtung, die sich dank ihrer außergewöhnlichen Elastizität in verschiedensten Situationen hervorragend bewährt. Je nach Material unterscheidet man mehrere Typen, doch allen gemeinsam ist die wichtigste Eigenschaft, der sie ihren Namen verdanken. Es handelt sich natürlich um die runde Form.
Die richtige Größe
Aufgrund der Größenvielfalt müssen möglichst viele verschiedene O-Ringe verfügbar sein. Das ist die einzige Möglichkeit, alle erforderlichen Maschinenteile abzudichten, deren Anzahl oft schwindelerregend ist. Man geht davon aus, dass zur Erfüllung der Kundenanforderungen Dichtungen in Durchmessern produziert werden sollten, die sich um 1 mm unterscheiden. Da jedoch alle O-Ringe rund sind und ihre Größe sich nur minimal unterscheiden kann, wie sollen wir uns merken, welcher für welchen Einsatzort gedacht ist? Ein Klassiker würde sagen, dass Gott uns Augen gab, um die Größe der O-Ringe mit dem Auge zu beurteilen. Das klingt nicht dumm, kann sich in dieser Situation aber als ungeeignet erweisen. Nehmen wir an, wir haben bereits das geeignete Messwerkzeug. Was nun? Welche Maße müssen wir messen, um zu wissen, wie sich unsere O-Ringe im Vergleich zu denen des Herstellers verhalten? Meist geben wir zur Vermessung runder Dichtungen deren Innendurchmesser und die Querschnittsbreite, manchmal auch Dicke genannt, an.
Wie misst man O-Ringe?
Wenn wir nach dem Stichwort: Wie misst man O-Ringe? suchen, dann wissen wir bereits, welche Hauptfunktion Gumm-O-Ringe erfüllen: sie dichten ab, schützen und trennen von unterschiedlichen Umgebungen. Wir wissen auch, wofür wir O-Ringe benötigen, in welchem Umfeld sie arbeiten, bei welchen Temperaturen und mit welchen Medien sie in Kontakt kommen. Wir wissen außerdem, wie viele wir ungefähr brauchen, was den Einkauf der O-Ringe im Onlineshop oder vor Ort sehr erleichtert. Was wir über diese Dichtungen nicht wissen ist: wie man O-Ringe vermisst? Die Hauptregel ist, die Maße der Gumm-O-Ringe in der Einheit Millimeter [mm] anzugeben. Wir geben die Maße der O-Ringe nicht in Zentimetern, Dezimetern oder Metern an. Wir verwenden mm. Der Versuch, die Einheit zu ändern, kann dazu führen, dass man einen anderen O-Ring erhält und einen anderen Preis zahlt, und es ist besser, niedrige Preise zu haben.
O-Ringe Maße und ihre Bezeichnungen
Auf dem Markt existieren verschiedene Bezeichnungen hinsichtlich der Vermessung von O-Ringen. Kommen wir also zur ersten davon:
- Innendurchmesser auf Querschnitt (Dicke) – O-Ring 5x1
In diesem Fall sieht die Bezeichnung wie folgt aus: O-Ring 5x1 bedeutet: 5 – Innendurchmesser des Gummio-Rings 1 – Stärke (Dicke) des O-Rings. Schauen wir uns ein weiteres Beispiel an: O-Ring 18x2.6: 18 ist der Innendurchmesser, und 2,6 ist die Dicke unseres O-Rings.

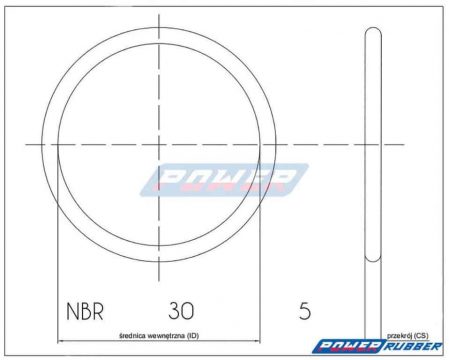

Zur Verdeutlichung, drittes Beispiel: O-Ring 30x5 – 30 ist der Innendurchmesser und 5 die Dicke.
- Innendurchmesser auf Außendurchmesser – O-Ring 5x7
In diesem Fall bedeutet die Bezeichnung des O-Rings: 5 – Innendurchmesser des O-Rings 7 – Außendurchmesser des O-Rings. Wie in der beigefügten Zeichnung zu sehen ist, bezieht sich die erste Zahl auf den Innendurchmesser, die zweite auf den Außendurchmesser. Zur Festigung noch ein weiteres Beispiel zur Vermessung von O-Ringen: O-Ring 18x23.2, was bedeutet: 18 Innendurchmesser und 23,2 Außendurchmesser.
Beispiel für die Vermessung eines O-Rings Nr. 3 für diese Methode: O-Ring 30x40 bedeutet, dass 30 der Innendurchmesser und 40 der Außendurchmesser ist.
- Außendurchmesser auf Innendurchmesser – O-Ring 7x5
Dieses Modell ist die umgekehrte Schreibweise des zweiten Modells. Die Bezeichnung 7 bezieht sich auf den Außendurchmesser und 5 auf den Innendurchmesser. O-Ring 23.2x18 ist derselbe O-Ring wie im zweiten Modell angegeben: 18x23.2. Bei dieser Bezeichnung wird zuerst der Außendurchmesser und dann der Innendurchmesser angegeben.
Abb. O-Ring 40x30 ist ein O-Ring mit Außendurchmesser 40 und Innendurchmesser 30
- Außendurchmesser auf Dicke – O-Ring 7x1
Ein zunehmend seltener anzutreffendes Bezeichnungsmodell. Die erste Zahl entspricht dem Außendurchmesser, die zweite der Dicke. 7x1 ist ein O-Ring mit Außendurchmesser 7 und Dicke 1.
O-Ring 23.2x2.6 ist ein O-Ring mit Außendurchmesser 23,2 und einer Dicke von 2,6.
O-Ring 40x5 ist ein O-Ring mit Außendurchmesser 40 und einer Dicke von 5.
Das vollständige Angebot an O-Ringen - finden Sie hier!
Was sollte man sich bei der Vermessung von O-Ringen merken?
- Es gibt viele Methoden, O-Ringe zu messen
- Es ist immer sinnvoll, die Methode anzugeben, die wir beim Angeben der Maße von Gumm-O-Ringen verwendet haben.
- Man sollte sich außerdem merken, dass der angenommene Standard die Angabe der O-Ring-Maße in Millimetern ist, was die Zusammenarbeit erleichtert. Am häufigsten treten Fehler auf, wenn der angegebene Wert in Zentimetern statt in Millimetern angegeben wurde. Es ist ratsam nachzufragen, in welchen Einheiten das Team arbeitet.
- POWER Rubber berät bei der Auswahl von Gumm-O-Ringen
Wie rechnet man Messmethoden für O-Ringe um?
Hier können wir uns die Frage stellen: Wie wechselt man vom Modell 2 zum Modell 1? Um die Maße der O-Ringe im ersten Modell anzugeben, muss man Folgendes tun: Vom Außendurchmesser des O-Rings den Innendurchmesser abziehen. Den erhaltenen Wert durch zwei teilen. So erhält man die Dicke, auch Höhe des O-Rings genannt. Modell eins ist die Vermessung der O-Ringe im Format: Innendurchmesser auf Dicke, also nehmen wir den Innendurchmesser und die berechnete Dicke und voilà. Beispiel: Bezeichnung im Modell 2: Innendurchmesser auf Außendurchmesser: O-Ring 5x7. Wir berechnen die Dicke: 7-5=2 2/2=1. Eingesetzt ins Modell erhalten wir: O-Ring 5x1
O-Ringe in Zoll und metrisch
Hier lohnt es sich auch, an die zwei in O-Ringen vorkommenden Einheiten zu erinnern:
- metrisch
- zöllig
Unter den genannten Arten kann man mehr über Normen und Standards, die bei O-Ringen gelten nachlesen.
Wenn Sie sich weiterhin nicht sicher bezüglich der richtigen Maße sind, schreiben Sie uns - wir helfen bei der Auswahl der richtigen O-Ring-Größe!
Wir freuen uns auf Ihre Kontaktaufnahme!
Auch telefonisch erreichbar:
Welche Methode wählen?
Man sollte jedoch daran denken, dass es in der Praxis viele Methoden zur Vermessung von O-Ringen gibt. Eine davon ist die Angabe des Innendurchmessers in Relation zum Außendurchmesser oder umgekehrt. Die moderne Technik hilft uns so weit, dass wir uns sogar vollständig von der Pflicht entbinden können, O-Ringe selbst zu messen, indem wir einen speziellen Kegel verwenden. Dieses praktische Messelement ermöglicht es uns, schnell fast 200 grundlegende O-Ring-Größen zu identifizieren. Man legt die Dichtung einfach auf den Kegel und sie bleibt an der Stelle stehen, die der entsprechenden Größe entspricht. Das ist jedoch noch nicht das Ende der Probleme mit dem allgemein verstandenen O-Ring-Messen. Oft müssen wir nämlich auch alte O-Ringe messen, die über längere Zeit ihre Dichtungsfunktion erfüllt haben.
Verfahren wir in einem solchen Fall genauso wie bei neuen O-Ringen?
Ganz im Gegenteil. Zunächst muss der Innendurchmesser der abgenutzten O-Ringe unbedingt am abgedichteten Bauteil gemessen werden. Was die Dicke betrifft, so müssen zwei Messungen (jeweils an unterschiedlicher Stelle) durchgeführt und der Mittelwert ermittelt werden. Das gibt uns jedoch ebenfalls keine hundertprozentige Sicherheit, dass wir einen verformten O-Ring korrekt vermessen haben. Es ist daher ratsam, beim Kauf eines neuen O-Rings zusätzlich O-Ringe mit einer um einen Querschnitt größeren und einer um einen Querschnitt kleineren Größe in die Bestellung aufzunehmen. Leider spielt die Größe in dieser Angelegenheit eine beträchtliche Rolle!
