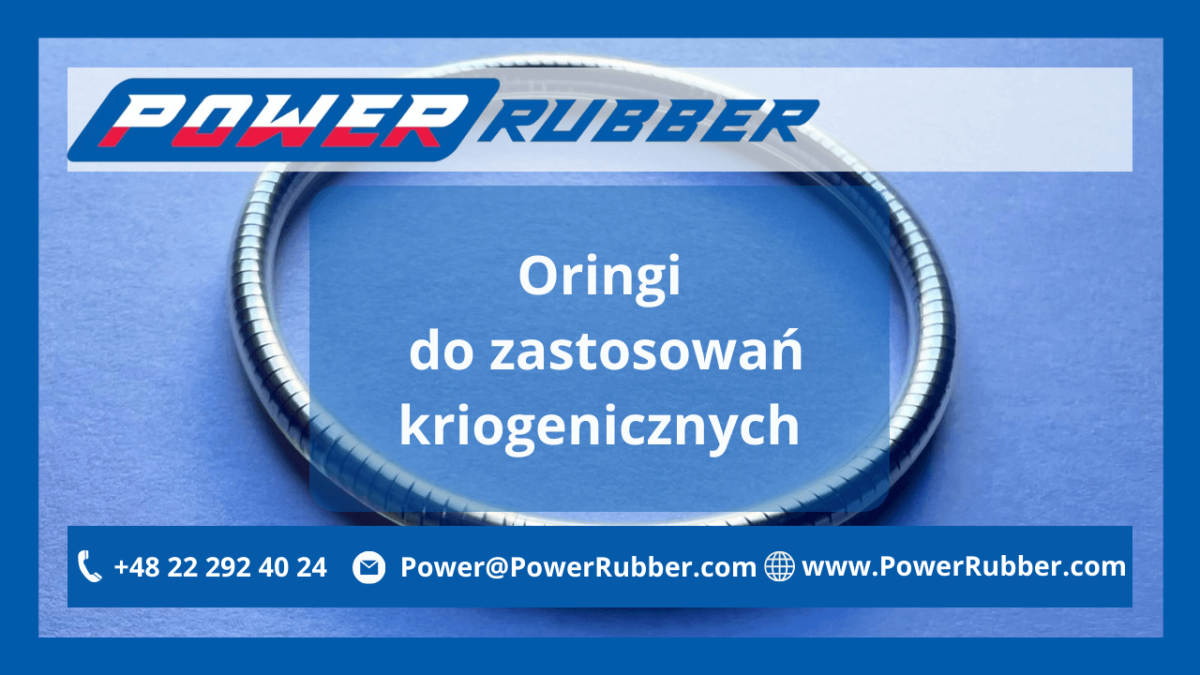

Joints toriques pour applications cryogéniques – étanchéité même à des températures extrêmement basses

Dans les environnements cryogéniques, lorsque la température chute à des valeurs extrêmement basses, les joints ordinaires deviennent cassants, perdent leur élasticité et peuvent se fissurer. Le risque de déformation permanente augmente également, ce qui conduit à des fuites. Les matériaux standard utilisés pour la fabrication des bagues d'étanchéité ne sont souvent pas chimiquement compatibles avec l'environnement agressif des fluides cryogéniques, tels que : oxygène, azote, hélium, méthane, argon.

Dans des conditions cryogéniques, où la température descend en dessous de -150° C, chez Power Rubber nous recommandons des solutions telles que : joints toriques en PTFE (purs ou chargés), joints toriques en gaine sans soudure FEP/PFA et joints à ressort.

Cryogénie et défis liés aux très basses températures

La cryogénie (ang. Cryogenic) est un domaine scientifique et technique qui s'occupe notamment de l'étude des propriétés des matériaux à des températures extrêmement basses, lesquelles affectent leurs caractéristiques chimiques. Dans des secteurs tels que la pharmacie, l'aéronautique ou l'industrie pétrolière et gazière, des températures inférieures à −150°C (par ex. pour l'azote liquide, l'hélium ou le méthane) sont courantes. Les joints cryogéniques doivent assurer une étanchéité totale afin d'éviter fuites, pannes voire explosions.

Comportement des joints en conditions de froid extrême

Les élastomères exposés à des températures cryogéniques peuvent se contracter, durcir et devenir cassants, ce qui détériore leurs propriétés d'étanchéité. Les méthodes d'essai standard (p.ex. ASTM D2137, D1329, D395) permettent d'évaluer la résistance du matériau à la fissuration, son élasticité et la durabilité des déformations.

Matériaux recommandés pour applications cryogéniques

• Joints toriques en PTFE (purs ou chargés) – ils se caractérisent par une résistance chimique, un faible coefficient de frottement et fonctionnent jusqu'à −200°C. Idéaux pour les applications en laboratoire et aéronautiques.

• Joints toriques revêtus FEP/PFA – ils possèdent un noyau élastique (p.ex. en Viton® ou en silicone) et une gaine sans soudure. Le FEP résiste aux températures de −60°C à +205°C, le PFA jusqu'à +260°C. Ils offrent une grande résistance chimique, de l'élasticité et conviennent parfaitement aux applications statiques avec des liquides cryogéniques.

• Joints à ressort – résistants à des températures allant jusqu'à −250°C, utilisés dans les applications les plus exigeantes.

Applications typiques des joints cryogéniques

• Technologie spatiale : vannes cryogéniques, réservoirs de carburant

• Industrie pétrolière et gazière : transport et stockage de GNL/GLP

• Médecine et recherche scientifique : appareils IRM, systèmes de pompage, gaz spéciaux, instruments astronomiques

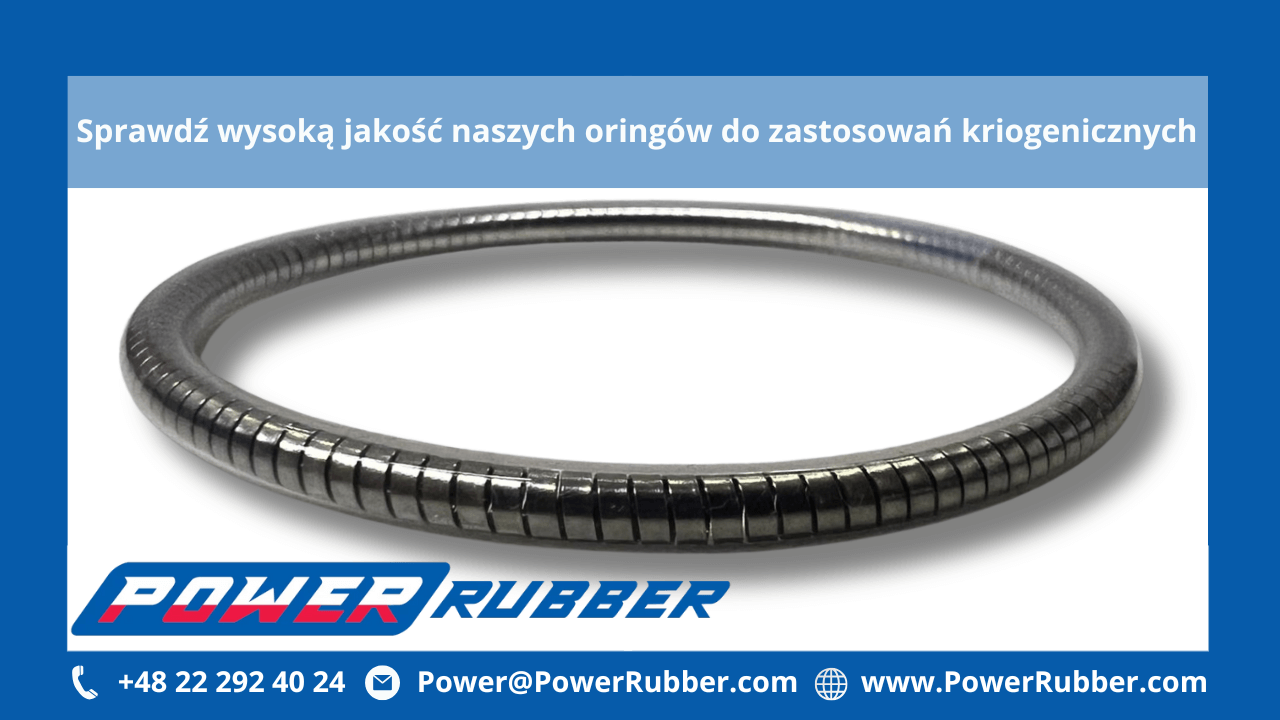

Joints toriques FEP activés par ressort - joints cryogéniques avancés

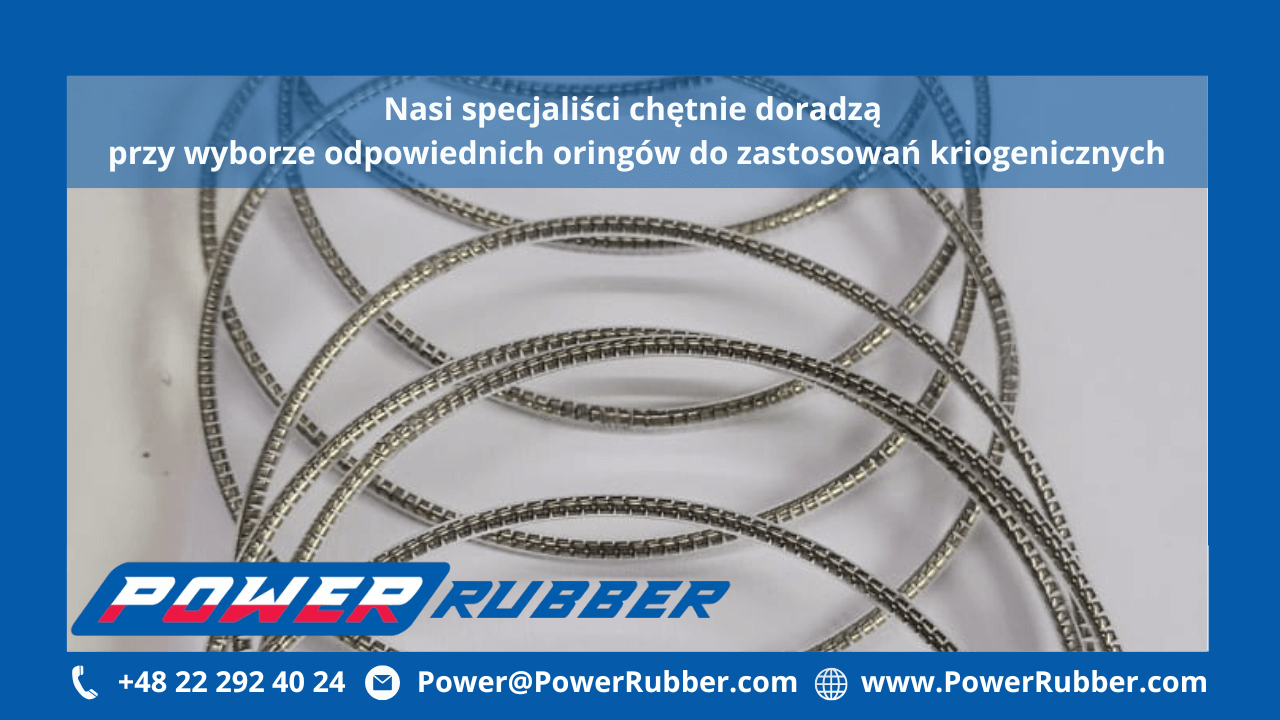

Pour assurer une étanchéité totale dans des conditions cryogéniques où la température descend jusqu'à −249°C, des joints toriques FEP activés par ressort ont été spécialement développés, dont l'enveloppe est en fluoropolymère, un matériau résistant à la fissuration et au durcissement à des températures très basses (jusqu'à environ −250°C). À l'intérieur du joint se trouve un ressort en spirale - un noyau interne en acier inoxydable 302, dont le rôle est de maintenir une force de compression constante, indépendamment de la contraction des matériaux en conditions de froid extrême.

Comparés aux bagues polymères, les joints en fluoropolymère conservent leur intégrité et leur élasticité jusqu'à −250°C. Ils ne subissent pas de déformations dues au flux de froid, ce qui garantit la fiabilité et la stabilité de fonctionnement en conditions cryogéniques. Grâce au ressort en spirale, l'étanchéité maintient une compression constante et empêche l'apparition de fuites.

Avantages de l'utilisation de joints toriques à gaine sans soudure FEP

L'utilisation de joints toriques à gaine FEP sans soudure avec ressort actif assure la fiabilité des systèmes opérant dans des environnements à des températures extrêmement basses. Grâce au ressort, ils maintiennent une force d'étanchéité constante tout au long du cycle, ce qui minimise le risque de fuites indésirables. La conception spécialement étudiée des joints FEP avec ressort élimine les déformations à basse température, ce qui prolonge considérablement la durée de vie du joint et réduit la nécessité de remplacements fréquents. En conséquence, les processus nécessitant la plus haute intégrité, tels que la lyophilisation des vaccins ou le stockage de matériaux biologiques, gagnent en sécurité et en stabilité opérationnelle.

Joints cryogéniques haute performance dans la production de vaccins lyophilisés contre les allergies

La production de vaccins anti-allergiques lyophilisés se déroule à −200°C. En conditions cryogéniques, les joints élastomères standards deviennent cassants, perdent leur élasticité, et ne maintiennent pas une pression de compression constante lors de longs cycles de congélation statique, ce qui risque d'entraîner des fuites et une baisse de la qualité du produit. L'utilisation de joints encapsulés FEP avec ressort élimine le risque de déformations causées par le flux de froid, permet de maintenir l'intégrité constante du joint, même lors de longs cycles cryogéniques, ce qui améliore la sécurité et la qualité de la production des vaccins.

À quoi faire attention lors du choix des joints toriques pour applications cryogéniques

Lors de l'utilisation de joints toriques en environnement cryogénique, il convient de prendre en compte :

• Le coefficient de fuite le plus bas possible (même à l'échelle micro)

• Un emballage propre et protecteur

• Facilité de montage à faibles forces – avantage par rapport aux joints métalliques

Où acheter des joints toriques pour applications cryogéniques ?

Chez Power Rubber, nous proposons des joints toriques haute performance pour applications cryogéniques, parfaitement adaptés à la production de vaccins lyophilisés anti-allergiques, au stockage de matériaux biologiques ou aux installations de l'industrie chimique et pétrochimique. Nos joints ont été conçus pour fonctionner à des températures allant jusqu'à −249°C.

Nos spécialistes vous aideront à choisir la solution d'étanchéité adaptée à votre application cryogénique.

Contactez-nous pour obtenir des conseils personnalisés !
