Прокладки для фланцевых соединений являются одним из важнейших элементов, обеспечивающих герметичность водных, отопительных, промышленных и технических систем

В Power Rubber мы специализируемся на производстве и поставке резиновых прокладок, а также прокладок, вырезанных из эластомерных листов. Поэтому в данной статье представлены практические и профессиональные сведения о видах, материалах и принципах выбора фланцевых прокладок, изложенные в понятной и полезной форме для специалистов, работающих с трубопроводными системами.

Что такое прокладки для фланцевых соединений?

Фланцевые прокладки — это элементы, устанавливаемые между двумя фланцами трубопровода или оборудования. Их задача заключается в:

• обеспечении герметичности соединения

• компенсации небольших неровностей поверхности

• защите от утечек рабочей среды

• обеспечении удобного монтажа и демонтажа системы

В водных, отопительных и промышленных системах чаще всего применяются резиновые прокладки, а также прокладки из эластомерных листов, которые отлично работают при низких и средних давлениях.

Нормы и стандарты фланцевых прокладок

В Power Rubber мы производим прокладки в соответствии с основными стандартами:

• PN-EN 1514 – плоские прокладки для фланцев по EN 1092-1

• PN-EN 12560 – прокладки для стальных фланцев

• PN – традиционные национальные стандарты, применяемые во многих системах

Благодаря этому прокладки полностью совместимы с фланцами, используемыми в водных, промышленных и технических установках.

Виды фланцевых прокладок, доступные в Power Rubber

Резиновые прокладки

Наиболее часто применяются в системах:

• водоснабжения

• канализации

• отопления

• промышленности с низким и средним давлением

Мы изготавливаем их из различных типов резины:

• SBR – для воды и общетехнических применений

• NBR – для масел, топлива и нефтепродуктов

• EPDM – устойчива к атмосферным воздействиям, пару низкого давления и воде

• Силикон – для пищевых, санитарных и высокотемпературных применений

Прокладки из эластомерных листов

Точно вырезаются по размеру в соответствии со стандартом или проектом клиента. Идеальны для:

• промышленных установок

• технического оборудования

• нестандартных фланцевых соединений

Прокладки на заказ

Power Rubber предлагает изготовление прокладок:

• по техническому чертежу

• на основе предоставленного образца

• в любой форме и толщине

• в единичном или серийном производстве

Это идеальное решение для сервисных, производственных и эксплуатационных компаний.

Материалы фланцевых прокладок – что выбрать?

Резина SBR

• устойчива к воде и атмосферным условиям

• применяется в водных и общих системах

Резина NBR

• устойчива к маслам, топливу и смазкам

• применяется в промышленных и гидравлических системах

Резина EPDM

• устойчива к пару низкого давления, воде и УФ

• идеальна для наружных и отопительных систем

Силиконовая резина

• высокая термостойкость

• допускается к контакту с пищевыми продуктами

• применяется в пищевой и фармацевтической промышленности

Как подобрать фланцевую прокладку?

1. Определите рабочую среду

• вода - SBR или EPDM

• масла -NBR

• пар низкого давления -EPDM

• пищевая и фармацевтическая отрасль - силикон

2. Проверьте температуру и давление

Резиновые прокладки идеально подходят для низких и средних давлений и температур, характерных для водных и промышленных систем.

3. Подберите стандарт и размеры

Прокладка должна соответствовать:

• DN фланца

• PN фланца

• стандарту исполнения (например, PN-EN 1514)

4. Учитывайте условия эксплуатации

• вибрации

• частое разъединение

• воздействие УФ или химических веществ

Наиболее частые ошибки при использовании резиновых прокладок

• выбор неправильного материала (например, SBR для масел)

• использование вне допустимого температурного диапазона

• монтаж на загрязнённых или корродированных фланцах

• слишком сильное или слабое затягивание болтов

• повторное использование прокладки

Правильные практики монтажа

• очистить поверхности фланцев

• отцентрировать прокладку

• затягивать болты равномерно, «крест-накрест»

• использовать правильный момент затяжки

• использовать прокладки только один раз

Почему стоит выбрать резиновые прокладки от Power Rubber?

• точное CNC-производство

• широкий выбор материалов

• соответствие нормам PN-EN

• быстрая реализация заказов

• возможность изготовления на заказ

• техническая консультация

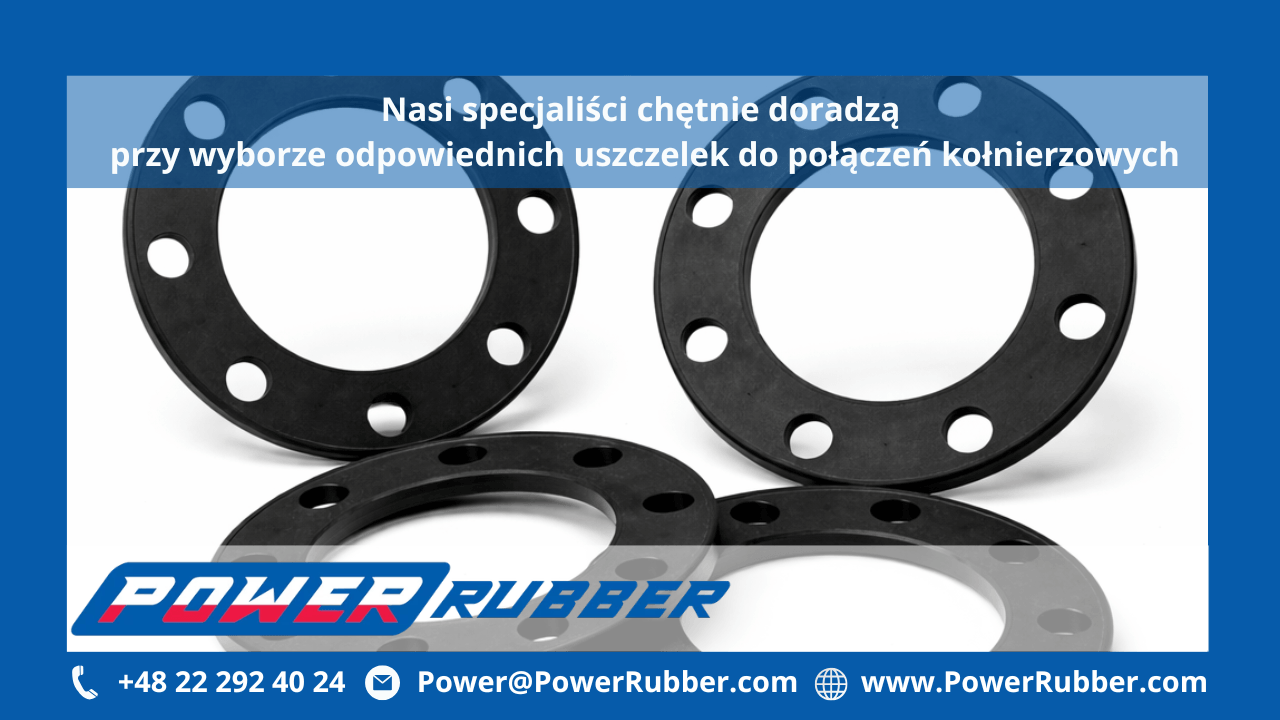

Фланцевые прокладки в Power Rubber

В Power Rubber вы найдёте широкий ассортимент фланцевых прокладок, изготовленных из:

• резины SBR, NBR, EPDM и силикона

• эластомерных листов

• материалов, подобранных под конкретные среды и условия эксплуатации

Мы производим прокладки в соответствии со стандартами PN-EN 1514, EN 1092-1, а также выполняем нестандартные заказы.
