Уплотнения X-ring, Quad-ring, Q-ring

31.07.2019

X-кольцо Quad-кольцо Q-кольцо

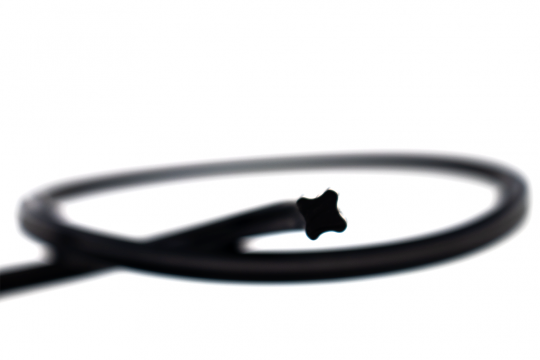

Уплотнения X-кольца, также известные как Quad-кольцо или Q-кольцо, получили свое название из-за буквы x в сечении этого резинового уплотнения. Это видно на изображении.

профиль x-кольца

Кольца уплотнительные с профилем X – области применения

Уплотнения типа X-кольца или quad-кольца применяются как статические, так и динамические уплотнения. Основное место применения X-колец - это места с повышенным давлением. Это места, где о-кольца с более высокой твердостью 80 и 90 ShA не удовлетворяют требованиям.

Что делает x-кольца способными выдерживать большее давление?

Как известно, X-кольца - это quad-ring уплотнения. Quad означает четыре, что означает, что профиль не имеет круга в сечении, а имеет букву x, напоминающую квадрат. Это приводит к двойному месту контакта уплотнения с поверхностью места применения. Чаще всего quad-кольца выбирают для работы во вращающемся движении в динамических приложениях. Они часто выступают в роли уплотнений поршневых и штоковых уплотнений. Мы также найдем их в уплотнениях насосов и высоконапорных устройств в узлах уплотнения пневматических и гидравлических цилиндров. уплотнение x-кольцо

X-кольца Quad-кольца Q-кольца – Виды

POWER Rubber предлагает три вида x-колец:

X-кольцо NBR

Q-кольцо изготовленное из акрилонитрил-бутадиенового каучука Предназначено для работы в температурном диапазоне: -40°C до +90°C

Химическая стойкость X-кольца NBR

Широко используемая резиновая смесь, характеризующаяся следующей стойкостью:

  • низкая стойкость к атмосферным воздействиям и озону
  • очень прочная на разрыв
  • устойчива к действию масел и бензинов – на короткое время
  • устойчива к алифатическим углеводородам
  • обладает стойкостью к легким отопительным маслам, топливам для дизельных двигателей, при коротком контакте
  • высокая стойкость к нефтяным гидравлическим жидкостям (типа HSA, HSB: водно-масляные эмульсии, HSC: смеси полигликоля с водой)
  • не реагирует с разбавленными кислотами и щелочами при не слишком высоких температурах

X-кольцо FKM FPM

Q-кольцо изготовленное из фторового каучука. Предназначено для работы в температурном диапазоне: -25°C до +210°C.

Химическая стойкость X-кольца FKM FPM

Как известно в резиновой промышленности, смесь витонового каучука FKM FPM является смесью, устойчивой к смазкам, минеральным и синтетическим маслам. Кроме того, она характеризуется стойкостью к:

  • вакууму и озону
  • ультрафиолетовому излучению
  • подсластителям минеральных и смазочных масел
  • серной кислоте
  • хлороводородной кислоте
  • фосфорной кислоте
  • азотной кислоте
  • фосфатам
  • хлорированным углеводородам HSC
  • трудногорючим гидравлическим жидкостям

X-кольцо EPDM

Q-кольцо изготовленное из этилен-пропилен-диенового каучука Предназначено для работы в температурном диапазоне: -40°C до +110°C или даже до +150°C

Химическая стойкость X-кольца EPDM

Резиновая смесь EPDM отличается стойкостью к атмосферным условиям, ультрафиолетовому излучению и постоянному контакту с водой. Мы предоставляем более широкую химическую стойкость смеси EPDM:

  • Горячая вода
  • Пар до +150 градусов Цельсия
  • Тормозные жидкости с гликолем в составе
  • Органические кислоты
  • Неорганические кислоты
  • Щелочи: калиевые и натриевые
  • Чистящие средства
  • Гидравлические жидкости на основе фосфатных эфиров
  • Масла и смазки на основе силикона
  • Полярные растворители, такие как кетоны, эфиры и спирты
  • Skydrol - 500 и 7000
  • Действие озона и ультрафиолетового излучения
  • Старение в атмосферных условиях
  • Постоянный контакт с водой

X-кольцо или о-кольцо?

Наши клиенты, знакомые с существованием quad-колец, часто задают вопрос:

Что лучше использовать: x-кольцо или o-кольцо?

Здесь мы объясняем основные различия между уплотнениями этих типов.

Основное различие заключается в том, что:

O-кольца имеют круглое сечение, в то время как x-кольца имеют сечение x.

Это приводит к тому, что x-кольца имеют более крупную площадь контакта в месте их применения. Используя технический язык, x-кольца имеют более благоприятное распределение вектора напряжений, возникающих во время работы уплотнения. Это приводит к увеличению срока службы данного уплотнения, а также всего устройства и системы, в которой работает x-кольцо. Еще одно различие заключается в ограниченном количестве смесей и доступных твердостях для x-кольца. Орингов, определенно, более чем в 5 раз больше видов, чем quad-колец. Эти два отличия определяют выбор подходящего типа уплотнения для рабочего места.
