Was ist ein X-Ring (Quad-Ring) Dichtung?

Ein X-Ring, auch bekannt als Quad-Ring oder Q-Ring, ist eine Dichtung mit einem X-förmigen Querschnitt, die eine optimierte Abdichtung im Vergleich zum klassischen O-Ring bietet. Diese Bauform eignet sich ideal für Anwendungen unter hohem Druck und mit rotierenden Bewegungen.

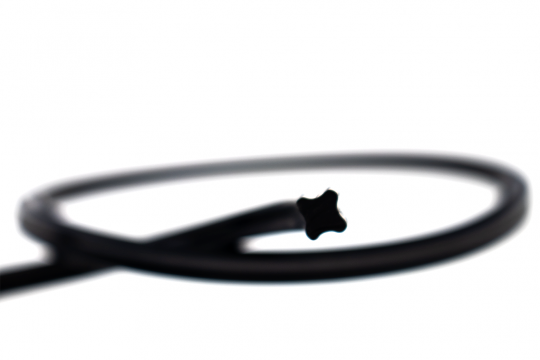

x ring przekroj

Einsatzbereiche von X-Ring Dichtungen

X-Ringe sind sowohl für statische als auch für dynamische Abdichtungen geeignet. Sie werden häufig in Hydraulikzylindern, Pneumatiksystemen, Pumpen und Hochdruckaggregaten verwendet – überall dort, wo herkömmliche O-Ringe mit 80 oder 90 ShA versagen.

Warum ist der X-Ring besonders druckbeständig?

Die spezielle Quad-Geometrie mit vier Dichtlippen sorgt für eine doppelte Dichtfläche und verteilt die Kräfte gleichmäßiger. Dadurch wird die Lebensdauer des Dichtelements und des gesamten Systems erheblich verlängert.

uszczelka x-ring


X-Ring Typen bei POWER Rubber

X-Ring aus NBR

Nitrilkautschuk (NBR) für Temperaturen von -40 °C bis +90 °C.

Chemische Beständigkeit:

  • Eingeschränkte Ozon- und UV-Beständigkeit

  • Sehr hohe Reißfestigkeit

  • Kurzzeitbeständig gegen Mineralöle und Benzin

  • Beständig gegen aliphatische Kohlenwasserstoffe

  • Geeignet für Hydraulikflüssigkeiten (HSA, HSB, HSC)

  • Beständig gegen verdünnte Säuren und Laugen bei niedriger Temperatur

X-Ring aus FKM (Viton®)

Fluorkautschuk für anspruchsvolle Umgebungen – Temperaturbereich: -25 °C bis +210 °C.

Beständigkeit:

  • Gegen Mineralöle, synthetische Öle und Schmierstoffe

  • Ozon- und UV-beständig

  • Beständig gegen Schwefel-, Salz-, Phosphor- und Salpetersäure

  • Resistent gegenüber chlorierten Kohlenwasserstoffen und schwer entflammbaren Hydraulikflüssigkeiten

X-Ring aus EPDM

Ethylen-Propylen-Kautschuk für Temperaturen von -40 °C bis +110 °C (bis +150 °C kurzfristig).

Eigenschaften:

  • Ozon- und UV-beständig

  • Resistent gegen Heißwasser, Dampf

  • Beständig gegen Bremsflüssigkeiten auf Glykolbasis

  • Geeignet für organische und anorganische Säuren, Laugen

  • Kompatibel mit Reinigungsmitteln, Phosphatestern, Skydrol, polaren Lösungsmitteln


X-Ring oder O-Ring – was ist besser?

Unterschiede:

  • Der O-Ring hat einen runden Querschnitt

  • Der X-Ring hat einen X-förmigen Querschnitt

Dadurch bietet der X-Ring eine größere Kontaktfläche und eine bessere Druckverteilung. Bei dynamischen Belastungen und hoher Beanspruchung ist der X-Ring oft die bessere Wahl. Allerdings gibt es mehr Varianten und Materialien bei O-Ringen als bei X-Ringen.


Kontaktieren Sie uns für ein individuelles Angebot – POWER Rubber.
