Comment installer un joint torique ? Guide pratique étape par étape

Pourquoi faut-il bien monter les joints toriques en caoutchouc ?

Nous avons déjà abordé deux méthodes populaires de protection des joints toriques : la graisse silicone et la vaseline technique. Ces produits assurent la lubrification et la protection de ces petites pièces cruciales.

Un joint torique mal monté peut provoquer des fuites, de l’usure prématurée ou des pannes. C’est pourquoi nous vous proposons un guide complet pour apprendre à les installer correctement et prolonger la durée de vie de vos équipements.

Qu’est-ce qu’un joint torique ?

Un joint torique est un joint d'étanchéité circulaire en élastomère. Il est utilisé dans les systèmes statiques et dynamiques pour garantir une étanchéité parfaite. Une fois inséré dans une gorge et comprimé, il forme une barrière fiable contre les fuites.

Ils sont utilisés dans divers secteurs : automobile, aéronautique, hydraulique, médical, alimentaire, etc. On les retrouve dans les vannes, pompes, moteurs, arbres rotatifs ou systèmes de refroidissement.

Comment monter un joint torique ? Les bonnes pratiques

Étape 1 : Choisir la bonne taille et le bon matériau

Trop petit, le joint se casse ; trop grand, il fuit. Utilisez un catalogue technique et sélectionnez aussi le matériau adapté (résistance chimique, température, etc.).

Étape 2 : Nettoyer soigneusement les surfaces

Éliminez poussières, copeaux et salissures. Protégez les bords coupants ou filetages.

Étape 3 : Étirer avec précaution

Le joint torique doit être étiré uniformément, sans excès.

Étape 4 : Lubrifier le joint

Appliquez une fine couche de graisse compatible. Cela facilite l'installation et améliore l'étanchéité.

Étape 5 : Préparer la gorge

Chanfreinez la gorge pour éviter de déchirer le joint.

Étape 6 : Utiliser des outils de montage

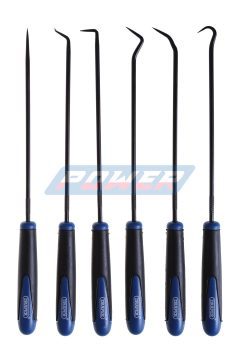

Utilisez des outils de pose pour joints toriques, comme ceux proposés par POWER RUBBER : crochets droits et coudés en acier trempé, pour insérer ou retirer le joint sans l’endommager.

Types de joints toriques et caractéristiques

Joints NBR

Résistants aux huiles minérales, végétales et animales. Température : -30°C à +90°C.

Joints FKM

Idéals pour les hautes températures (jusqu’à +210°C), carburants, ozone, fluides hydrauliques.

Joints EPDM

Parfaits pour les environnements extérieurs, résistants aux UV et à la vapeur.

Joints VMQ (silicone)

Adaptés au secteur agroalimentaire, souples et stables chimiquement.

Erreurs courantes lors de l’installation d’un joint torique

• Mauvais diamètre

• Matériau inadapté

• Étirement excessif

• Gorge non lubrifiée

• Déchirure sur arête vive

• Torsion du joint dans la gorge

• Retrait inadéquat de l’ancien joint

Besoin d’aide ? Consultez notre site ou contactez notre équipe pour des conseils techniques et des solutions sur mesure.
