Que signifient les couleurs des joints toriques ?
Les joints toriques sont des anneaux d'étanchéité à section circulaire. Il s'agit d'un type d'étanchéité technique dont le but est de maintenir l'étanchéité entre les éléments de machines, d'appareils et leurs composants. Les joints de type O-ring sont fabriqués à partir de divers mélanges de caoutchouc et de silicones aux compositions variées, ce qui leur confère des propriétés et des avantages remarquables.
Description des matériaux pour joints toriques
Les anneaux d'étanchéité de type oring peuvent être fabriqués à partir de différents types de caoutchouc. Selon leur destination, d'autres propriétés du matériau sont nécessaires. Grâce à des propriétés d'étanchéité bien adaptées, ils dureront beaucoup plus longtemps et ne poseront pas de problème lors d'une utilisation prolongée.
Joints toriques EPDM - se caractérisent par une grande élasticité, une résistance à la déformation et à l'abrasion. Sous l'effet de forces mécaniques, ils conservent la continuité de leur structure et reprennent leur forme initiale après compression. Ils sont couramment utilisés dans diverses branches de l'industrie, par exemple dans l'industrie automobile. Ils assurent une grande efficacité au contact de liquides de frein à base de glycol et de silicone. Les joints O-ring en caoutchouc EPDM sont résistants à la vapeur d'eau, à l'ozone, aux acides doux et à l'action de l'eau chaude.

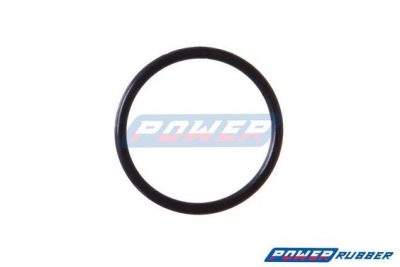

Joints toriques NBR - les orings en NBR se distinguent par de bonnes propriétés mécaniques (résistance à l'abrasion, aux déformations). Ils doivent leur popularité notamment à leur compatibilité avec les produits pétroliers et dérivés du pétrole ainsi qu'aux applications où règnent des températures élevées. La plage de température va de -30°C à +110°C.

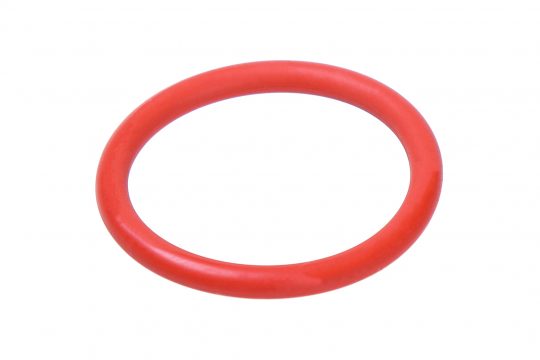

Joints toriques en silicone - les joints toriques en silicone (VMQ) sont parfois appelés joints haute température. Résistants aux basses et aux températures extrêmement élevées. Leur principal avantage est l'inertie biologique. Ils n'absorbent ni goûts ni odeurs. Les orings VMQ disposent d'une homologation FDA, qui les autorise au contact des aliments et de l'eau potable. Ils conviennent parfaitement aux industries médicale, pharmaceutique, de la restauration et agroalimentaire.
Joints toriques FKM - sont le plus souvent fabriqués à partir d'un mélange fluoré de haute qualité. Ils sont également appelés o-rings résistants aux huiles, car ils présentent une grande résistance aux lubrifiants et aux graisses. Ils se caractérisent par une faible perméabilité aux gaz et se comportent également très bien dans des environnements exposés au soleil, à des températures élevées ou à des conditions météorologiques défavorables. Ils ne se déforment pas et ne vieillissent pas thermiquement.
Joints toriques PTFE (Teflon) - les orings PTFE sont disponibles en différentes couleurs. Ils sont fabriqués à partir de l'un des matériaux les plus résistants chimiquement. Les o-rings en téflon sont des joints statiques, caractérisés par une grande rigidité. Ils résistent aux températures élevées, à l'humidité et aux rayons UV. Les joints toriques en téflon trouvent des applications dans l'industrie pétrochimique, chimique et pharmaceutique.
Les orings ont un large spectre d'applications, par exemple : dans l'industrie automobile, agroalimentaire, médicale, pharmaceutique, aéronautique, l'industrie des appareils électroménagers et de l'électronique grand public.
Voyons donc ce que signifient les couleurs des orings
Les couleurs des o-rings sont le fruit du développement technologique et d'une utilisation astucieuse des connaissances. Comme il s'avère, les technologies mentionnées permettent de produire des orings dans n'importe quelle couleur (par exemple des orings HNBR violets résistants au gazole). Les couleurs sont entièrement libres, mais certaines normes se sont toutefois imposées dans le monde.
Orings noirs - couleur noire
C'est la couleur d'oring la plus connue. Les orings noirs peuvent être fabriqués à partir de n'importe quel matériau élastomère. Dans cette couleur, on trouve des joints du matériau le plus populaire et en même temps le moins cher, à savoir le NBR. Les anneaux en caoutchouc issus du mélange FKM/FPM/Viton® existent également en noir. Les O-rings utilisés dans les systèmes de refroidissement – au contact du Freon®, c'est-à-dire ceux fabriqués en néoprène – matériau résistant aux huiles, à l'ozone, aux rayons UV, au vieillissement et aux conditions atmosphériques – existent aussi en noir, tout comme les anneaux OP fabriqués en silicone, aussi appelé VMQ. Les O-rings fabriqués à partir du mélange d'éthylène-propylène-diène, c'est-à-dire l'EPDM en noir, sont recommandés pour une utilisation en cas d'exposition au rayonnement solaire.

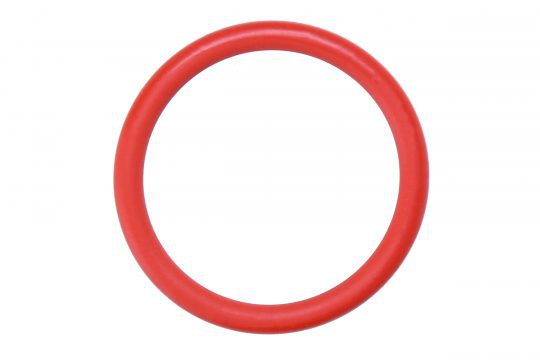

Orings rouges - couleur rouge
Les o-rings de couleur rouge sont fabriqués en silicone.
Orings couleur brique - couleur brique des joints
Il s'agit d'anneaux d'étanchéité à section O un peu plus clairs, fabriqués en VMQ. Les orings de cette couleur sont souvent utilisés dans l'industrie alimentaire ou médicale, car ils possèdent la certification FDA qui les autorise au contact des aliments et de l'eau potable.

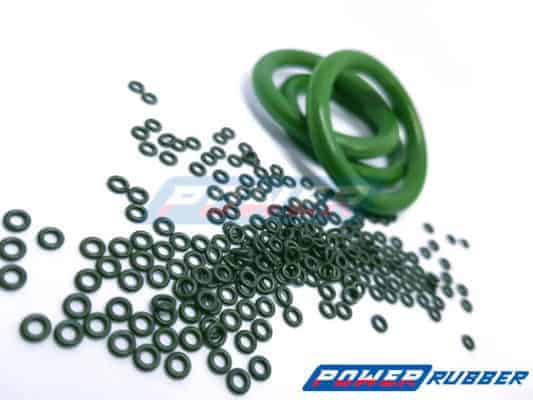

Orings verts - couleur verte
Les o-rings verts sont le plus souvent fabriqués en EPDM - matériau recommandé pour une utilisation au contact de l'eau, ainsi qu'en FKM/Viton®. En cas de besoin d'anneaux à haute résistance à l'huile et à l'abrasion, par exemple nécessitant des démontages fréquents, il faut opter pour des joints en HNBR, qui sont principalement produits en vert.
Orings blancs - couleur blanche
Les orings en Teflon® (PTFE) - durs, sont le plus souvent rencontrés en blanc. Bien sûr, ils sont également fabriqués dans d'autres coloris. De même que les anneaux VMQ/MVQ, qui peuvent aussi être achetés en blanc ou en d'autres couleurs, sans que cela ne change les propriétés du joint.

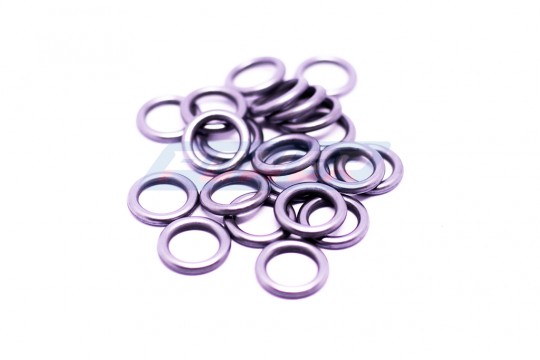

Orings argentés - couleur argentée
Les joints argentés sont le plus souvent fabriqués à partir d'un mélange fluoré, c'est-à-dire FKM/FPM/Viton®.

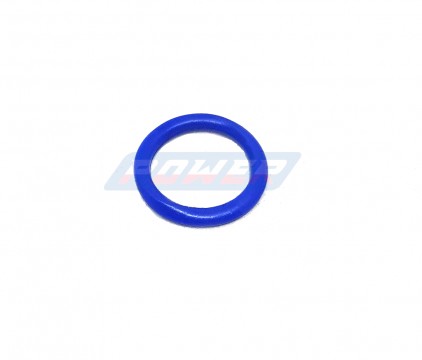

Orings bleus - couleur bleue
Les anneaux d'étanchéité à section circulaire de couleur bleue sont le plus souvent fabriqués en silicone ou à partir d'un mélange FKM, qui se caractérise par une plus grande résistance chimique et une plage de température plus élevée que les orings NBR de base.
Orings bruns - couleur brune des joints
Dans cette couleur, on peut trouver des anneaux OP fabriqués en Viton® ainsi que des pièces produites en caoutchouc synthétique, autrement dit en NBR.
Orings graphite - couleur graphite des anneaux
Généralement fabriqués en FFKM (destiné notamment à l'industrie spatiale) ou en FPM, recommandés pour le contact avec des huiles minérales.
Orings orange - couleur orange des o-rings
Les orings orange sont généralement produits en silicone (MVQ).
Orings transparents - couleur transparente
Le caoutchouc MVQ est un matériau qui peut également être disponible en version transparente.
Orings jaunes - couleur jaune
Les orings jaunes sont généralement fabriqués en silicone, PTFE et EPDM (utilisés par exemple dans les chaudières à vapeur, les compresseurs, au contact de l'ozone).
Orings violets - couleur violette
Les joints de cette couleur sont produits en EPDM et MVQ, utilisés par exemple sur les lignes alimentaires avec application de liquides.
Orings laiteux - couleur laiteuse
Les orings de couleur laiteuse, c'est-à-dire une teinte de blanc, existent également assez couramment. Selon le lieu d'utilisation, nous distinguons deux variantes :
1. Pour le contact avec des denrées alimentaires, il s'agit le plus souvent d'un mélange silicone, désigné par les symboles VQM ou MVQ. Il convient de souligner qu'il est également utilisé dans des environnements à haute température jusqu'à 260 degrés Celsius, et dans des variantes haute température, même jusqu'à 300 degrés Celsius.
2. La deuxième variante, technologiquement avancée, consiste à utiliser un mélange FFKM, c'est-à-dire le produit officiel DuPont®, le mélange Kalrez®, dédié au contact alimentaire.
Orings couleur chair - couleur chair
Un mélange pour tâches spéciales, c'est-à-dire le caoutchouc FFKM, officiellement connu sous le nom Kalrez®. L'utilisation de la couleur chair, un brun très clair, est dédiée au secteur pharmaceutique. Le facteur principal déterminant l'utilisation de ces orings est leur haute résistance aux produits chimiques agressifs. Il convient d'ajouter que cette haute résistance correspond à un prix également élevé.
Orings gris - couleur grise
En Pologne la couleur grise a été attribuée aux anneaux d'étanchéité OP. La couleur est généralement utilisée pour le mélange FKM/FPM. Destinée au contact avec des huiles minérales, huiles synthétiques. Conçue notamment pour une utilisation dans les moteurs de voitures particulières, de course, de poids lourds, et même dans les véhicules militaires.
Cette couleur est également présente dans les mélanges NBR, c'est-à-dire le caoutchouc butadiène-acrylonitrile. Pour rappel, il s'agit des orings en caoutchouc les moins chers disponibles sur le marché oringi en caoutchouc.

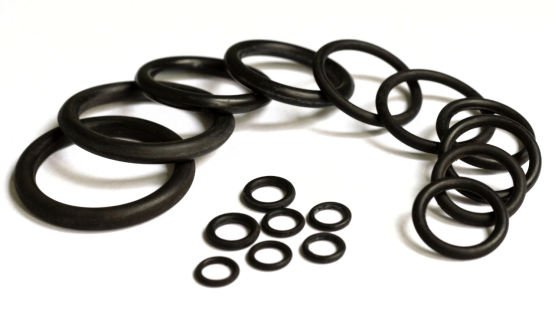

Orings mats
Comme nous l'avons mentionné précédemment, les couleurs des orings peuvent indiquer le type de matériau dont ils sont fabriqués. Les matériaux à partir desquels sont fabriqués les anneaux d'étanchéité possèdent différentes propriétés qui les rendent adaptés à un environnement de travail et à une application spécifiques. Les orings mats n'ont pas de finition brillante. La surface mate disperse la lumière, elle est dépourvue de brillance et de reflets. Il convient de noter que ni la couleur ni la finition (mate ou brillante) n'influencent directement la fonctionnalité ou le comportement de l'anneau d'étanchéité. Il s'agit d'une caractéristique visuelle. La couleur peut uniquement servir d'indicateur, facilitant ainsi l'identification du type d'étanchéité pour une application donnée, du matériau dont il est fait, voire de sa dureté.
Orings brillants
Plus un oring reflète la lumière, plus il est brillant. Une surface brillante rend la couleur du joint plus vive. Les orings brillants réfléchissent la plupart de la lumière incidente. Il vaut la peine d'utiliser cette solution si le joint doit être plus visible. L'utilisation de couleurs pour les anneaux d'étanchéité de type "O" aide à distinguer les matériaux dont ils sont faits. Cela est déterminé par les normes du secteur.
O-rings - couleurs des joints à section circulaire - Résumé
POWER Rubber – L'équipe de spécialistes du caoutchouc a partagé les connaissances disponibles sur les étanchéités techniques. Dans cet article nous avons expliqué : ce que signifient les couleurs des orings. Nous avons présenté la liste des orings colorés les plus fréquents, décrivant leur signification et leurs applications ainsi que le mélange de caoutchouc le plus couramment utilisé pour la production des orings.
