Как подобрать уплотнительные кольца?

Как определить размеры резиновых уплотнительных колец? Если вам нужна информация о том, как измерить резиновые уплотнительные кольца, см. руководство на сайте POWERRubber.com. Мы объясняем измерение резиновых уплотнительных колец, то есть то, что позволит правильно измерить уплотнительные кольца.

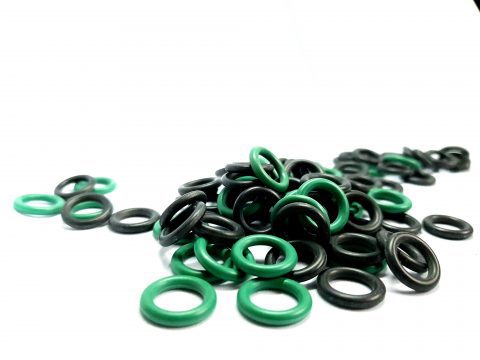

В наших новостях мы неоднократно упоминали тему резиновых уплотнительных колец, предлагаемых в нашем магазине. Мы хотели предоставить вам знания об использовании этих резиновых прокладок, их правильной защите и, наконец, о том, как их надевать. Сегодня мы хотели бы еще больше развить эту тему и рассмотреть способы определения размеров уплотнительных колец, без которых нам будет сложно их использовать по назначению. Однако, прежде чем мы перейдем к достоинствам, давайте вспомним, что представляют собой эти уплотнительные кольца, чтобы все знали, насколько важно, о чем мы говорим. Резиновые уплотнительные кольца — это тип уплотнения, который благодаря своей необычайной гибкости идеально подходит для самых разных ситуаций. По материалу различают несколько видов, но всех их объединяет важнейшая черта, которая вместе с остальными обязана их названию. Разумеется, речь идет о круглой форме.

Правильный размер

Из-за размера требуется, чтобы разнообразие уплотнительных колец было как можно больше. Только так можно закрепить все необходимые узлы машины, количество которых зачастую просто ошеломляет. Считается, что для удовлетворения требований заказчика следует выпускать прокладки с диаметрами, отличающимися на 1 мм. Однако, поскольку все уплотнительные кольца круглые и их размер может варьироваться лишь в очень небольшой степени, как мы запоминаем, какое из них предназначено для данного места? Классик сказал бы, что Бог дал нам глаза, чтобы судить о размере уплотнительных колец на глаз. Звучит глупо, но, к сожалению, в данной ситуации это может не сработать. Предположим, что мы уже вооружились соответствующим измерительным оборудованием. Что дальше? Какие размеры вам нужно измерить, чтобы узнать, как уплотнительные кольца, которые мы храним, сравниваются с теми, которые предлагает производитель? Чаще всего для определения размеров круглых прокладок вводят их внутренний диаметр и ширину сечения, иногда называемую толщиной.

Как измерить уплотнительные кольца?

Если мы ищем пароль: Как измерить уплотнительные кольца? мы уже знаем основную функцию резиновых уплотнительных колец: они герметизируют, защищают и отделяют их от различных сред. Мы также знаем, для чего нам нужны уплотнительные кольца, в какой среде они работают, при какой температуре и с какими агентами контактируют. Мы также знаем приблизительное количество, которое нам нужно, что позволяет нам очень легко купить уплотнительные кольца в интернет-магазине или стационарно, у нас на месте. Чего мы не знаем об этих уплотнениях, так это того, как определить размеры уплотнительных колец? Главное правило – указывать размеры резиновых уплотнительных колец в единицах измерения: миллиметры.[mm]. Мы не предоставляем размеры уплотнительных колец в сантиметрах, дециметрах или метрах. Мы используем мм. Попытка заменить блок может привести к другому уплотнительному кольцу и другой цене, и лучше иметь низкие цены.

Размеры и маркировка уплотнительных колец

На рынке существуют различные маркировкиразмеров уплотнительных колец. Итак, приступим к первому:

1. Мы б доб. по толщине - уплотнительное кольцо 5х1

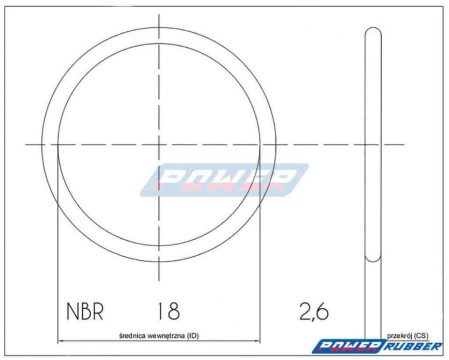

В этом случае маркировка выглядит следующим образом: Уплотнительное кольцо 5x1 означает: 5- ср доб. резиновое уплотнительное кольцо 1- толщина резинового уплотнительного кольца Давайте посмотрим на другой пример: Кольцо уплотнительное 18х2.6 18 это среда внутри, а 2,6 это толщина нашего уплотнительного кольца.   Для подтверждения третий пример: Кольцо уплотнительное 30x5 30 это среда внутри и 5 толщина.

2. Мы б доб. в среду вызов. - Кольцо уплотнительное 5x7

В этом случае обозначение уплотнительного кольца означает: 5- ср доб. резиновое уплотнительное кольцо 7- ср вызов. уплотнительное кольцо \\Рисунок Как видно на приложенном рисунке, первая - ср. а второе измерение - ср. вызов. Для консолидации еще один пример из размеров уплотнительных колец: Кольцо 18х23,2, что означает: 18 ср. доб, 23,2 ср. вызов. Пример размеров уплотнительного кольца№ 3 для этого метода: Уплотнительное кольцо 30x40 означает, что 30 — это внутренний диаметр, а 40 — внешний диаметр.

3. Мы б вызов. в среду доб. - уплотнительное кольцо 7x5

Эта модель является записью, противоположной второй модели. Маркировка 7 для ср. и 5 относятся к размеру диам. доб. Уплотнительное кольцо 23,2x18 такое же, как и во второй модели: 18x23,2. Эта маркировка начинается с внешнего диаметра, затем внутреннего диаметра. \\Рисунок Кольцевое уплотнение 40х30 представляет собой уплотнительное кольцо по диаметру вызов. 40 и ср. доб. 30

4. Мы б вызов. по толщине - Оринг 7х1

Все более редкая модель маркировки. Первая цифра соответствует размеру диам. а другой по толщине. 7х1 это уплотнительное кольцо на ср. внешний 7 и ср. доб. 1 Уплотнительное кольцо 23,2х2,6 является уплотнительным кольцом на ср. вызов. 23,2 и толщиной 2,6. Уплотнительное кольцо 40x5 является уплотнительным кольцом на ср. вызов. 40 и толщиной 5. Полный ассортимент уплотнительных колец - здесь!

Что следует помнить при выборе размеров уплотнительных колец?

• Существует множество методов измерения уплотнительных колец.
• Всегда стоит упомянуть метод, который мы используем при определении размеров резиновых уплотнительных колец.
• Также стоит помнить, что принятым стандартом является указание размеров уплотнительных колец в миллиметрах, что облегчает сотрудничество. Однако чаще всего возникают ошибки, когда данное значение дается в сантиметрах, а не в миллиметрах. Стоит поинтересоваться, в каких подразделениях сотрудничает команда.
• POWER Rubber консультирует по выбору резиновых уплотнительных колец

Как рассчитать методы измерения уплотнительных колец?

Здесь мы можем спросить себя: как перейти от модели аннотаций 2 к модели 1? Что нужно сделать, чтобы уточнить размеры уплотнительных колец в первой модели: Из наружного диаметра уплотнительного кольца вычтите диаметр. ext .. Разделить данное измерение на два. И вот как мы получаем толщину, известную как высота уплотнительного кольца. Модель первая – это размерность уплотнительных колец в формате: ср. ext по толщине, поэтому берем среднее до расчетной толщины и вуаля. Пример: Обозначение модели 2: ср. доб. в среду внешнее: уплотнительное кольцо 5x7 Рассчитываем толщину: 7-5=2 2/2=1. Подставив обозначение в модель, получим: Кольцо уплотнительное 5х1

Дюймовые и метрические уплотнительные кольца

Здесь также стоит напомнить о двух узлах, фигурирующих в уплотнительных кольцах:

• метрика
• дюйм

Среди упомянутых типов вы можете прочитать о нормах и стандартах на уплотнительные кольца.

Если вы все еще не уверены в правильности размеров, напишите нам - Мы поможем подобрать нужный размер резиновых уплотнительных колец!

Пожалуйста, не стесняйтесь обращаться к нам!

Также для связи по телефону:

+48 505 16 03 03



Какой метод выбрать?

Однако стоит помнить, что в природе существует множество способов определения размеров уплотнительных колец. Одним из них является указание внутреннего диаметра по отношению к наружному диаметру или наоборот. Современная техника подходит нам настолько, что мы можем даже полностью освободиться от обязанности самостоятельно измерять уплотнительные кольца с помощью специального конуса. Этот аккуратный измерительный элемент позволит нам быстро определить почти 200 основных размеров уплотнительных колец. Достаточно поставить прокладку на конус и он остановится в месте, отмеченном соответствующим размером. Однако это не конец проблемы с широко известным измерением уплотнительных колец. Это потому, что нам не раз приходилось измерять старые уплотнительные кольца, которые долгое время служили уплотнением.

В этом случае мы поступаем так же, как с новорожденными?

С другой стороны. В первую очередь необходимо измерить внутренний диаметр изношенных уплотнительных колец на уплотняемом элементе. Что касается толщины, то нужно сделать два замера (каждый в разном месте) и взять среднее. Это также не дает нам 100% уверенности в том, что мы правильно измерили деформированное уплотнительное кольцо. Итак, когда вы покупаете новое уплотнительное кольцо вместо него, вам необходимо добавить в свой заказ также уплотнительные кольца большего размера и меньшего размера поперечного сечения. К сожалению, в этом вопросе размер имеет большое значение!
