Comment dimensionner les joints toriques ?
Comment mesurer des joints toriques en caoutchouc ? Si vous avez besoin d'obtenir des informations sur la manière de mesurer des joints toriques en caoutchouc, consultez le guide de POWERRubber.com. Nous expliquons la mesure des joints toriques en caoutchouc, c'est-à-dire ce qui permet de mesurer correctement les joints toriques.
Dans nos actualités, nous avons à plusieurs reprises abordé le sujet des joints toriques en caoutchouc proposés dans notre boutique. Nous tenions à vous transmettre des connaissances sur l'utilisation de ces joints en caoutchouc, leur protection correcte et, enfin, les méthodes de montage. Aujourd'hui, nous souhaitons approfondir ce sujet et réfléchir aux méthodes de dimensionnement des joints toriques, sans lesquelles il est difficile d'utiliser ces derniers conformément à leur destination. Avant d'entrer dans le vif du sujet, rappelons toutefois ce que sont ces joints toriques, afin que chacun soit conscient de l'importance des questions abordées. Les joints toriques en caoutchouc sont un type d'étanchéité qui, grâce à son élasticité remarquable, convient parfaitement à de nombreuses situations. Selon le matériau, il en existe plusieurs types, mais tous partagent la caractéristique la plus importante, qui d'ailleurs leur a donné leur nom : leur forme circulaire.
Taille correcte
Il est nécessaire que, compte tenu de la taille, la diversité des joints toriques soit aussi grande que possible. C'est la seule façon de protéger tous les éléments requis de la machine, dont le nombre donne souvent le vertige. On considère que, pour satisfaire les exigences des clients, il faudrait produire des joints d'un diamètre variant par pas de 1 mm. Mais puisque tous les joints toriques sont circulaires et que leur taille peut différer très légèrement, comment se souvenir lequel est destiné à quel emplacement ? Un classique dirait que Dieu nous a donné des yeux pour estimer la taille des joints toriques à vue. Cela semble raisonnable, mais malheureusement, dans cette situation, cela peut ne pas fonctionner. Supposons que nous nous soyons déjà équipés d'un instrument de mesure approprié.
Avec quoi mesurer un O-ring et à quoi faire attention ?
Pour mesurer les dimensions d'un O-ring, il est préférable d'utiliser un pied à coulisse, qui permet de déterminer le diamètre intérieur, le diamètre extérieur ainsi que la diamètre de la section du joint torique. Lors de la mesure, il faut se rappeler que le résultat obtenu peut différer de la dimension nominale, c'est pourquoi la tolérance dimensionnelle peut également avoir de l'importance en pratique. Il faut faire particulièrement attention lors de la mesure d'un joint usagé, car une utilisation antérieure peut provoquer une déformation du joint torique et rendre difficile la détermination correcte de sa taille initiale.
Et ensuite ? Quelles dimensions faut-il mesurer pour savoir comment les joints que nous détenons se comparent à ceux proposés par le fabricant ? Le plus souvent, pour dimensionner des joints circulaires, nous indiquons leur diamètre intérieur et la largeur de la section, parfois appelée épaisseur. Après avoir déterminé les dimensions du joint torique, il vaut également la peine de vérifier comment choisir un joint torique pour une rainure, afin d'adapter l'étanchéité à la géométrie de l'emplacement d'installation.
Comment mesurer les joints toriques ?
Si nous recherchons le terme : Comment mesurer les joints toriques ? nous savons déjà quelle fonction principale remplissent les joints toriques en caoutchouc : ils étanchéifient, protègent, séparent des environnements variés. Nous savons aussi pourquoi nous avons besoin de joints toriques, dans quel environnement ils travaillent, à quelle température, et avec quels agents ils sont en contact. Nous savons également quelle quantité approximative nous nécessitons, ce qui facilite beaucoup l'achat de joints toriques en boutique en ligne ou en magasin. Ce que nous ne savons pas encore à propos de ces étanchéités, c'est : comment dimensionner les joints toriques ? La règle principale est d'indiquer les dimensions des joints toriques en unité : millimètres [mm]. Nous ne donnons pas les dimensions des joints toriques en centimètres, décimètres ou mètres. Nous utilisons le mm. Tenter de changer l'unité peut entraîner l'obtention d'un autre joint et d'un prix différent, et il est préférable d'avoir des prix bas.
Dimensions des O-rings et leurs désignations
Sur le marché, il existe différentes désignations concernant le dimensionnement des joints toriques. Passons donc à la première d'entre elles :
- Diam. int. sur épaisseur – O-ring 5x1
Dans ce cas, la désignation est la suivante : O-ring 5x1 signifie : 5 - diam. int. du joint torique en caoutchouc ; 1 - épaisseur du joint torique en caoutchouc. Regardons un autre exemple : O-ring 18x2.6, 18 est le diam. int., et 2.6 est l'épaisseur de notre joint.

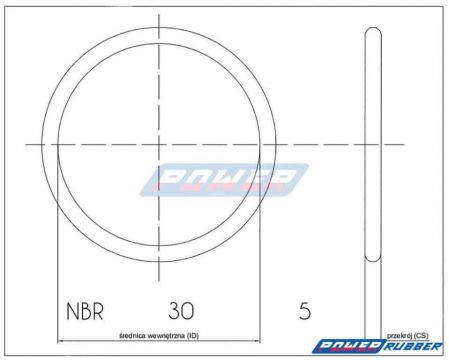

Pour confirmer, troisième exemple : O-ring 30x5 : 30 est le diam. int., et 5 est l'épaisseur.
- Diam. int. sur diam. ext. – O-ring 5x7
Dans ce cas, la désignation du joint signifie : 5 - diam. int. du joint en caoutchouc ; 7 - diam. ext. du joint. Comme on le voit sur le dessin joint, le premier est le diam. int., et le second dimension est le diam. ext. Pour renforcer, un autre exemple de dimensionnement des joints toriques : O-ring 18x23.2, ce qui signifie : 18 diam. int., et 23.2 diam. ext.
Exemple de dimensionnement du joint n°3 pour cette méthode : O-ring 30x40 signifie que 30 est le diamètre intérieur, et 40 est le diamètre extérieur.
- Diam. ext. sur diam. int. – O-ring 7x5
Ce modèle est l'écriture inverse du modèle deux. La désignation 7 concerne le diam. ext., et 5 concerne le diam. int. O-ring 23.2x18 est le même joint que celui donné dans le modèle deux : 18x23.2. Dans cette désignation, on donne d'abord le diamètre extérieur, puis le diamètre intérieur.
Fig. O-ring 40x30 est un joint ayant diam. ext. 40 et diam. int. 30
- Diam. ext. sur épaisseur – O-ring 7x1
Modèle de désignation de moins en moins courant. Le premier nombre correspond au diamètre extérieur, et le second à l'épaisseur. 7x1 est un joint ayant diam. ext. 7 et épaisseur 1.
O-ring 23.2x2.6 est un joint ayant diam. ext. 23.2 et une épaisseur de 2.6.
O-ring 40x5 est un joint ayant diam. ext. 40 et une épaisseur de 5.
Vous trouverez l'offre complète de joints toriques ici !
Que retenir du dimensionnement des joints toriques ?
- Il existe de nombreuses méthodes pour mesurer les joints toriques
- Il est toujours utile d'indiquer la méthode utilisée lors de la communication des dimensions des joints toriques en caoutchouc.
- Il convient également de se rappeler que la norme adoptée est d'indiquer les dimensions des joints toriques en millimètres, ce qui facilite la coopération. Le plus souvent toutefois, des erreurs surviennent lorsque la valeur indiquée est en centimètres et non en millimètres. Il est utile de demander quelles unités l'équipe utilise.
- POWER Rubber conseille dans le choix des joints toriques en caoutchouc
Si vous n'êtes pas sûr de la taille appropriée, nous proposons un conseil pour le choix des O-rings.
Comment convertir entre les méthodes de mesure des joints toriques ?
Ici, nous pouvons nous poser la question : comment passer du modèle de désignation 2 au modèle 1 ? Pour donner les dimensions des joints toriques selon le premier modèle, voici ce qu'il faut faire : soustraire le diamètre intérieur du joint du diamètre extérieur. Diviser le résultat par deux. On obtient ainsi l'épaisseur, appelée hauteur du joint. Le modèle un correspond au dimensionnement des joints toriques au format : diam. int. sur épaisseur, donc on prend le diam. int. et l'épaisseur calculée et voilà. Exemple : Désignation selon le modèle 2 : diam. int. sur diam. ext. : O-ring 5x7. Calculons l'épaisseur : 7-5=2 ; 2/2=1. En l'insérant dans le modèle d'écriture, on obtient : O-ring 5x1
Joints toriques en pouces et métriques
Ici, il convient également de rappeler les deux unités utilisées pour les joints toriques :
- métriques
- en pouces
Parmi les types mentionnés, on peut lire à propos des normes et standards applicables aux joints toriques.
Si vous n'êtes toujours pas sûr des bonnes dimensions, écrivez-nous - nous vous aiderons à choisir la bonne taille de joints toriques en caoutchouc !
Nous vous invitons à nous contacter !
Également par téléphone :
Quelle méthode choisir ?
Il convient toutefois de se rappeler qu'il existe de nombreuses méthodes de dimensionnement des joints toriques. L'une d'elles consiste à indiquer le diamètre intérieur par rapport au diamètre extérieur ou inversement. La technique moderne nous facilite tellement la tâche que nous pouvons même nous dispenser complètement de la mesure manuelle des joints toriques en utilisant un cône spécial. Cet élégant élément de mesure nous permettra d'identifier en un instant près de 200 tailles de base de joints toriques. Il suffit d'enfiler l'étanchéité sur le cône, et elle s'arrêtera à l'endroit marqué correspondant à sa taille. Mais ce n'est pas la fin des problèmes liés à la métrologie des joints toriques. Il nous arrivera aussi de devoir mesurer de vieux joints qui ont longtemps rempli une fonction d'étanchéité.
Doit-on alors procéder de la même manière que pour des neufs ?
Au contraire. Tout d'abord, le diamètre intérieur des joints usagés doit impérativement être mesuré sur l'élément étanchéifié. Quant à l'épaisseur, il faut effectuer deux mesures (dans deux endroits différents) et en tirer la moyenne. Cela ne nous donne pas non plus une certitude à 100 % d'avoir correctement mesuré un joint déformé. Il est donc nécessaire, lors de l'achat d'un nouveau joint pour le remplacer, d'ajouter à votre commande des joints avec une section d'un diamètre supérieur et d'un diamètre inférieur. Malheureusement, dans ce domaine, la taille a une importance considérable !
