Jak wymiarować oringi?

Jak wymiarać oringi gumowe? Jeżeli potrzebujesz uzyskać informację jak mierzyć oringi gumowe to zapoznaj się z poradnikiem od POWERRubber.com . Wyjaśniamy mierzenie oringów gumowych, czyli to co umożliwi prawidłowe zmierzenie oringów.

W naszych aktualnościach niejednokrotnie poruszaliśmy temat oringów gumowych oferowanych w naszym sklepie. Zależało nam, aby przekazać Państwu wiedzę na temat zastosowania tych gumowych uszczelek, ich prawidłowego zabezpieczenia i wreszcie sposobów zakładania. Dziś chcielibyśmy jeszcze bardziej rozwinąć ten wątek i zastanowić się nad metodami wymiarowania oringów, bez którego trudno nam będzie korzystać z nich zgodnie z przeznaczeniem. Zanim jednak przejdziemy do meritum, przypomnijmy czym owe oringi są, tak by każdy zdawał sobie sprawę, o jak bardzo ważnych kwestiach mówimy. Gumowe oringi to rodzaj uszczelnienia, które dzięki swojej nadzwyczajnej elastyczności doskonale sprawdza się w przeróżnych sytuacjach. Ze względu na materiał wyróżnia się kilka ich rodzajów, ale wszystkie łączy najważniejsza cecha, której z resztą zawdzięczają swoją nazwę. Mowa tu oczywiście o okrągłym kształcie.

Prawidłowy rozmiar

Wymagane jest, aby ze względu na rozmiar, różnorodność oringów była jak największa. To jedyny sposób, aby zabezpieczyć wszystkie wymagane elementy maszyny, których liczba często przyprawia o zawrót głowy. Uważa się, że w celu spełnienia wymagań klientów, powinno się produkować uszczelki o średnicach różniących się o 1 mm. Skoro jednak wszystkie oringi są okrągłe, a ich wielkość potrafi różnić się w bardzo małym stopniu, to skąd mamy pamiętać, który z nich jest przeznaczony do danego miejsca? Klasyk powiedziałby, że po to Pan Bóg dał nam oczy, żeby rozmiar oringów oceniać na oko. Brzmi niegłupio, ale niestety w tej sytuacji może się nie sprawdzić. Załóżmy, że wyposażyliśmy się już w odpowiedni sprzęt mierniczy. Co dalej? Które wymiary trzeba zmierzyć, aby wiedzieć, jak trzymane przez nas oringi mają się do tych oferowanych przez producenta? Najczęściej w celu zwymiarowania okrągłych uszczelek podajemy ich średnicę wewnętrzną oraz szerokość przekroju, czasem zwaną grubością.

Jak mierzyć oringi?

Jeżeli poszukujemy hasła: Jak zmierzyć oringi?  to wiemy już jaką główną funkcję pełnią oringi gumowe: uszczelniają, zabezpieczają, oddzielają od zróżnicowanych środowisk. Wiemy również do czego potrzebujemy oringów, w jakim otoczeniu pracują, w jakiej temperaturze, z jakimi środkami mają styczność. Wiemy również jaką orientacyjną ilość potrzebujemy, co bardzo ułatwia nam zakup oringów w sklepie internetowym, bądź stacjonarnie, u nas na miejscu. To czego nie wiemy o tych uszczelnieniach to: jak wymiarować oringi? Główna zasada to podawanie wymiarów oringów gumowych w jednostce: milimetry [mm]. Nie podajemy wymiarów oringów w centrymetrach, decymetrach, bądź metrach. Stosujemy mm. Próba zmiany jednostki może skutkować otrzymaniem innego oringi oraz inną ceną, a lepiej jest mieć niskie ceny.

O-ringi wymiary i ich oznaczenia

Na rynku istnieją różne oznaczenia dotyczących wymiarowania oringów. Przejdźmy zatem do pierwszego z nich:

1. Śr. wew. na grubość – O-ring 5x1

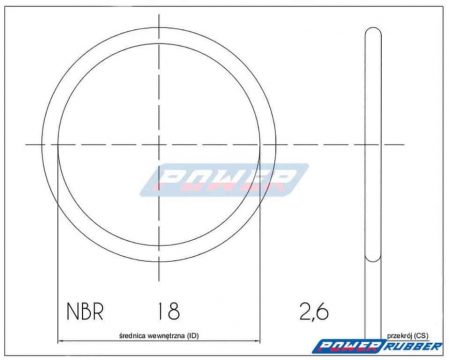

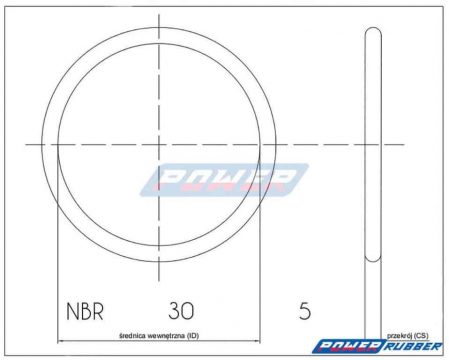

W tym przypadku oznaczenie wygląda następująco: Oring 5x1 oznacza: 5- śr. wew. oringa gumowego 1- grubość oringa gumowego Spójrzmy na kolejny przykład: O-ring 18x2.6 18 to  śr. wew., a 2.6 to grubość naszego oringu.   Dla utwierdzenia, przykład trzeci: O-ring 30x5 30 to śr. wew., a 5 to grubość.

2. Śr. wew. na śr. zew. – Oring 5x7

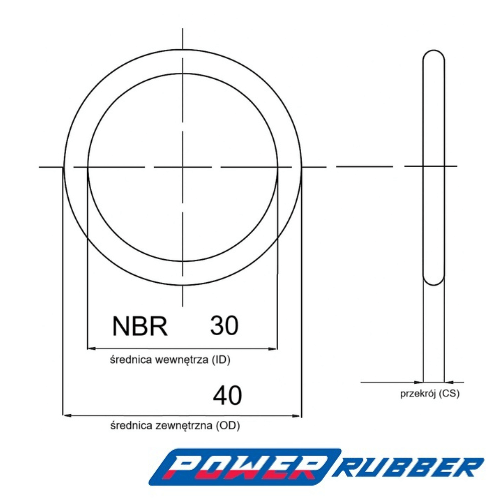

W tym przypadku oznaczenie oringu oznacza: 5- śr. wew. oringu gumowego 7- śr. zew. oringu \\Rys Jak widać na załączonym rysunku, pierwsze to śr. wew., a drugi wymiar to śr. zew. Dla utrwalenia, jeszcze jeden przykład z wymiarowania oringów: Oring 18x23.2, co oznacza: 18 śr. wew, a 23.2 śr. zew. Przykład wymiarowania oringu nr 3 dla tego sposobu: oring 30x40, oznacza iż 30 to średnica wew., a 40 to średnica zew.

3. Śr. zew. na śr. wew. – Oring 7x5

Model ten jest odwrotnym zapisem niż model drugi. Oznaczenie 7 dotyczy śr. zew., a 5 dotyczy wymiaru dla śr. wew. Oring 23.2x18 to ten sam oring co podany w modelu drugim: 18x23.2 W tym oznaczeniu na początku podawana jest średnica zew., a następnie średnica wew. \\Rys   Oring 40x30 to oring o śr. zew. 40 oraz śr. wew. 30

4. Śr. zew. na grubość – Oring 7x1

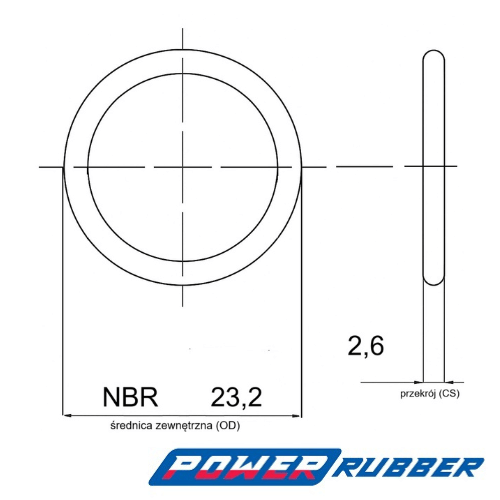

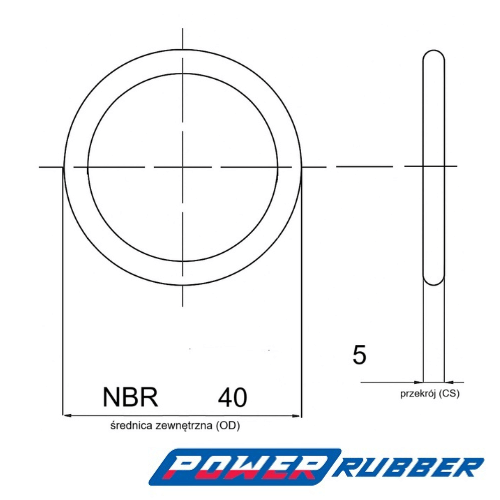

Coraz mniej spotykany model oznaczeń. Pierwsza liczba odpowiada na wymiar śr. zew., a druga na grubość. 7x1 to oring o śr. zew. 7 oraz śr. wew. 1. Oring 23.2x2.6 to oring o śr. zew. 23.2 oraz o grubości 2.6. Oring 40x5 to oring o śr. zew. 40 oraz o grubości 5. Pełną ofertę oringów - znajdziesz tutaj!

Co warto zapamiętać z wymiarowania oringów?

• Istnieje wiele metod mierzenia oringów
• Warto zawsze podać sposób, z którego korzystamy podając wymiary oringów gumowych.
• Warto również pamiętać, że przyjętym standardem jest podawanie wymiarów oringów w milimetrach, co ułatwia współpracę. Najczęściej jednak dochodzi do pomyłek, kiedy to podana wartość jest podana w centymetrach, a nie milimetrach. Warto dopytać w jakich jednostkach współpracuje zespół.
• POWER Rubber doradza w wyborze oringów gumowych

Jak przeliczać metody mierzenia oringów?

Tutaj możemy zadać sobie pytanie: jak przejść z modelu oznaczeń 2 na model 1? W celu podania wymiarów oringów w modelu pierwszym, to co należy zrobić to: Od średnicy zew. oringu odjąć śr. wew.. Dany wymiar podzielić na dwa. I tak zyskujemy grubość, zwaną wysokością oringu. Model jeden to wymiarowanie oringów w formacie: śr. wew na grubość, więc pobieramy śr. wew na wyliczoną grubość i voila. Przykład: Oznaczenie w modelu 2: śr. wew. na śr. zew.: Oring 5x7 Wyliczamy grubość: 7-5=2 2/2=1. Wstawiając do modelu zapisu otrzymujemy: Oring 5x1

Oringi calowe i metryczne

Tutaj warto również przypomnieć o dwóch jednostkach występujących w oringach:

• metryczne
• calowe

Wśród wymienionych rodzajach można doczytać o normach i standardach występujących w oringach.

Jeżeli nadal nie masz pewności co do właściwych wymiarów, napisz do nas - Pomożemy w doborze właściwej rozmiaru oringów gumowych!

Zapraszamy do kontaktu!

Również do kontaktu telefonicznego:

+48 505 16 03 03



Jaką metodę wybrać?

Warto jednak pamiętać, że w przyrodzie istnieje wiele metod wymiarowania oringów. Jedną z nich jest podawanie średnicy wewnętrznej w stosunku do zewnętrznej albo odwrotnie. Współczesna technika idzie nam na rękę do tego stopnia, że możemy nawet całkowicie zwolnić się z obowiązku samodzielnego mierzenia oringów poprzez zastosowanie specjalnego stożka. Ten zgrabny element pomiarowy pozwoli nam błyskawicznie zidentyfikować blisko 200 podstawowych rozmiarów oringów. Wystarczy nałożyć uszczelkę na stożek, a ona zatrzyma się w miejscu oznaczonym odpowiadającemu jej wymiarowi. To jednak nie koniec problemu z szeroko pojętym oringowym miernictwem. Nie raz przyjdzie nam bowiem mierzyć stare oringi, które przez dłuższy czas pełniły funkcję uszczelnienia.

Czy w takim przypadku postępujemy identycznie jak z nówkami?

Wręcz przeciwnie. Po pierwsze, wewnętrzną średnicę zużytych oringów musimy koniecznie zmierzyć na elemencie uszczelnianym. Jeśli zaś chodzi o grubość, to trzeba wykonać dwa pomiary (każdy w innym miejscu) i wyciągnąć średnią. To również nie daje nam stuprocentowej pewności, że dobrze zmierzyliśmy zdeformowany oring. Potrzebne jest więc, aby przy zakupie w jego miejsce nowego oringa, dodać do swojego zamówienia również oringi o rozmiar większym i rozmiar mniejszym przekroju. Niestety w tej kwestii rozmiar ma niebagatelne znaczenie!
