USZCZELNIENIA X-ring Quad-ring Q-ring

X-ring Quad-ring Q-ring

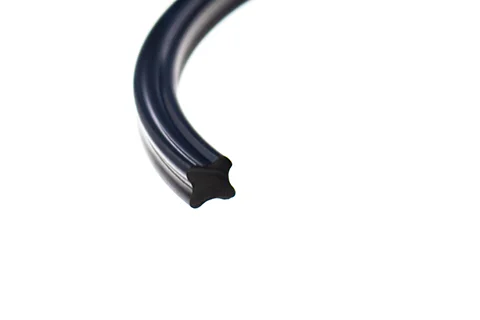

Uszczelnienia X-ring, występują również pod nazwą Quad-ring oraz Q-ring. Swoją nazwę zawdzięczają literze x występującej w przekroju tej uszczelki gumowej. Widoczne jest to na zdjęciu.

x ring przekroj

Pierścienie uszczelniające o przekroju X – miejsce zastosowania

Uszczelki typu X ring, czy quad ring stosowane są zarówno jako uszczelnienia statyczne oraz uszczelnienia dynamiczne.

Główne miejsce zastosowania x ringów to miejsca, w których występuje wyższe ciśnienie. To miejsca, w których oringi o wyższej twardości 80 i 90 ShA nie spełniają wymagań.

Co sprawia, że x ringi wytrzymyją większe ciśnienie?

Jak już wiemy Xringi to uszczelki quad-ring. Quad oznacza z kwadrat, czyli przekrój nie posiada w przekroju koła, tylko literę x zbliżoną właśnie do kwadratu. Powoduje to podwójne miejsce styku uszczelnienia z powierzchnią miejsca aplikacji. Częściej zdarza się, że quad ringi są wybierane do pracy w ruchu obrotowym w aplikacjach dynamicznych.
Często pełnią rodzaj uszczelek tłokowych i tłoczyskowych. Spotkamy je również w uszczelnieniach pomp i urządzeń wysokociśnieniowych w węzłach uszczelniających w siłownikach pneumatycznych i hydraulicznych.

uszczelka x-ring

X ringi Quad-ringi Q-ringi – Rodzaje

POWER Rubber oferuje trzy rodzaje x ringów:

X ring NBR

Q-ring wykonany z kauczuku butadienowo-akrylonitrylowego

Dedykowane do pracy w zakresie temperaturowym: -40°C do +90°C

X ring NBR odporność chemiczna

Powszechnie stosowana mieszanka gumowa charakteryzująca się następująca odpornością:

  • niską odporność na czynniki atmosferyczne i ozon
  • jest bardzo wytrzymała na zerwanie
  • wykazuje odporność na działanie olejów oraz benzyny – w krótkim czasie
  • jest odporna na węglowodory alifatyczne
  • charakteryzuje się także trwałością wobec lekkich olejów opałowych, paliw do silników wysokoprężnych, w krótkim czasie kontaktu
  • wysoka odporność na niepalne ciecze hydrauliczne (typu HSA, HSB: emulsje olejowo–wodne, HSC: mieszaniny poliglikolu z wodą)
  • nie reaguje z kwasami i zasadami rozcieńczonymi w niezbyt wysokich temperaturach

X ring FKM FPM

Q-ring wykonany z kauczuku fluorowego.

Dedykowane do pracy w zakresie temperaturowym: -25° C do +210° C.

X ring FKM FPM odporność chemiczna

Jak powszechnie wiadomo w branży artykułów gumowych mieszanka vitonowa FKM FPM jest mieszanką odporną na smary, oleje mineralne i syntetyczne. Dodatkowo charakteryzuje się odpornością na:

  • Próżnię i ozon
  • promieniowanie UV,
  • dodatki uszlachetniające oleje i smary mineralne
  • kwas siarkowy
  • kwas solny
  • kwas fosforowy
  • kwas azotowy
  • fosforany
  • węglowodory chlorowane HSC
  • cieczy trudnopalnych hydraulicznych

X ring EPDM

Q-ring wykonany z Kauczuku etylenowo-propylenowo-dienowego

Dedykowane do pracy w zakresie temperaturowym: -40° C do +110° C lub nawet do +150° C

X ring EPDM odporność chemiczna

Mieszanka gumowa EPDM cechuje się odpornością na warunki atmosferyczne, promieniowanie UV oraz stały kontakt z wodą. Ukazujemy szersza odporność chemiczną mieszanki EPDM:

  • Gorąca woda
  • Para wodna do +150st. Celsjusza
  • Płyny hamulcowe posiadające w składzie glikol
  • Kwasy organiczne
  • Kwasy nieorganiczne
  • Zasady: potasowe i sodowe
  • Środki czyszczące
  • Płyny hydrauliczne na bazie estrów fosforanowych
  • Oleje i smary na bazie silikonu
  • Rozpuszczalniki polarne, takie jak ketony, estry oraz alkohole
  • Skydrol – 500 i 7000
  • Działanie ozonu i promieniowania UV
  • Starzenie się w warunkach atmosferycznych
  • Stały kontakt z wodą

X ring czy o ring ?

Nasi Klienci, którzy wiedzą o istnieniu quad ringów, często zadają pytanie:

Lepiej użyć x ring-u czy o ring-u?

Tutaj wyjaśniamy główne różnice pomiędzy uszczelnieniami tych typów.

Główna różnica polega na tym, iż:

Oringi posiadają w przekroju o, gdzie x ringi posiadają w przekroju x.



Skutkuje to tym, iż docelowo x ringi posiadają większą powierzchnie styku w miejscu ich zastosowania. Posługując się językiem technicznym, x ringi posiadają sprzyjający rozkład wektora naprężeń występujących podczas pracy uszczelnienia. Przekłada się to na wydłużenie pracy danego uszczelnienia oraz całego urządzenia i układu, w którym pracuje x ring.

Kolejna różnica jest ograniczona liczba mieszanek oraz dostępnych twardości dla x ringu. Zdecydowanie więcej, ponad 5 razy jest więcej rodzajów oringów niż quad ringów.

Te dwie różnice określają wybór właściwego typu uszczelnienia w miejsce robocze.



Zapraszamy do kontaktu w celu dokonania zakupu.
