Leitfähige und ableitfähige Bodenbeläge – Unterschiede einfach erklärt

Bei Power Rubber können wir auf langjährige Erfahrung in der Herstellung von ESD-Böden der höchsten Klasse verweisen: ESD-Böden. Unsere Produkte spielen eine Schlüsselrolle bei der Kontrolle elektrostatischer Entladungen in kritischen Umgebungen. Sie sind die ideale Wahl für spezialisierte und technologisch hochentwickelte Räume. Sie stellen ein unverzichtbares Element für Sicherheit und Effizienz in anspruchsvollen Bereichen dar.

Was sind leitfähige und ableitfähige Böden und wo sollten sie eingesetzt werden? Diese Fragen beantworten wir ausführlich in unserem Artikel.

Was ist eine elektrostatische Entladung (ESD)?

Statische Elektrizität entsteht durch Reibung zwischen zwei unterschiedlichen Materialien. Das eine wird positiv geladen, das andere negativ. Eine Aufladung tritt unter anderem bei Vorgängen wie Reibung, Umfüllen, Zerkleinern und mechanischen Prozessen auf. All diese Phänomene lassen sich sowohl im Alltag als auch in Produktions- und Technologievorgängen erkennen.

Zu den Tätigkeiten, die statische Ladungen erzeugen können, zählen z. B. das Berühren einer Türklinke, das Gehen über den Boden oder sogar das Durchkämmen der Haare. Ein positiv geladenes Material trägt die elektrische Ladung. Statische Ladungen verbleiben auf der Oberfläche des Körpers, bis wir eine andere Person oder einen Gegenstand mit gewisser elektrischer Leitfähigkeit berühren; dann springt die Ladung auf diese Person oder den Gegenstand über.

Große Potentialunterschiede führen zu Spannungsüberschlägen. Statische Elektrizität sucht den einfachsten Weg zur Erdung.

Eine plötzliche Übertragung elektrischen Stroms (oder statischer Elektrizität) nennt man elektrostatische Entladung (ESD). Es handelt sich um einen kurzen Stromimpuls, der zwischen Personen oder Gegenständen mit großem Unterschied im elektrostatischen Potential auftritt. Zwar ist die Dauer der Entladung kurz, doch es entstehen Impulse mit sehr hoher Leistung. Eine statische Ladung auf einem Material kann eine Funkenentladung verursachen, die zur Entzündung explosionsfähiger Atmosphären und damit zu Brandgefahr, zur Gefährdung von Mitarbeitenden sowie zu Schäden an elektrischen Geräten führen kann.

Elektrostatische Ladungen am Arbeitsplatz

Elektrostatische Entladungen (ESD) können durch verschiedene Quellen am Arbeitsplatz erzeugt werden. Kleidung, Schuhe, Möbel, Geräte, Teppichboden – das sind einige der Objekte, die statische Ladungen erzeugen können. Wesentliche Faktoren bei der Entstehung von ESD sind Luftfeuchtigkeit und Temperatur. Feuchtigkeit hilft, Ladungen zu zerstreuen. Eine trockene Arbeitsumgebung führt dazu, dass sich statische Ladungen stärker ansammeln. Beispielsweise sammelt ein Mitarbeiter, der über einen künstlichen Teppich geht, Elektronen an, die am Körper haften bleiben, bis sie freigesetzt werden.

Negative Folgen von ESD

Nahezu jede Branche hat mit Problemen durch elektrostatische Entladungen zu kämpfen. Elektrostatische Entladungen haben negative Folgen sowohl für Menschen als auch für Geräte, insbesondere empfindliche elektronische Geräte. Dies betrifft auch Bereiche, in denen brennbare Substanzen wie Kraftstoffe, Lösungsmittel, Gase oder leicht entzündliche Dämpfe vorkommen.

Die Hauptgefahren im Zusammenhang mit elektrostatischen Entladungen umfassen:

• Explosions- und Brandgefahr in potenziell explosionsgefährdeten Bereichen – insbesondere, wenn sich in der Nähe des Funkens brennbare Stoffe befinden;

• Zerstörung empfindlicher, entladungsempfindlicher Geräte (sogenannte ESDS) – elektrostatische Schäden führen u. a. zum Aufschmelzen von Metall an Verbindungen, zur Beschädigung von Mikroprozessoren, Speichermodulen sowie Geräten mit Displays, was zu Datenverlust, kostspieligen Ausfällen und Produktmängeln führt;

• elektrischer Schlag von Mitarbeitenden – ein für Gesundheit und Leben gefährlicher elektrostatischer Stromschlag;

Wie kann man den schädlichen Folgen elektrostatischer Entladungen vorbeugen?

Statische Gefahren lassen sich minimieren, indem geeignete Sicherheitsmaßnahmen zur Kontrolle der Ansammlung statischer Ladungen ergriffen werden. Eine der wichtigsten Maßnahmen ist der Kauf eines professionellen leitfähigen oder ableitfähigen Bodenbelags.

Antistatischer ESD-Boden

ESD-Böden (Electrostatic Discharge) sind ein unverzichtbares und zentrales Element der Sicherheit bei der Einrichtung von Arbeitsplätzen. ESD-Bodenbeläge sind besonders nützlich in industriellen Umgebungen.

Der Boden ist eine der größten Flächen, die regelmäßig von Menschen, Geräten und Möbeln berührt wird. ESD-Böden werden anhand ihrer elektrischen Widerstandseigenschaften klassifiziert, die gemessen und in Ohm (Ω) angegeben werden.

Antistatische ESD-Bodenbeläge erfüllen zwei zentrale Funktionen. Die erste ist das Ableiten elektrostatischer Entladungen, die zweite die Reduzierung der Ansammlung zusätzlicher statischer Elektrizität. Man unterscheidet leitfähige Böden (EC - Electrically Conductive) und ableitfähige Beläge (SD - Static Dissipative).

Warum lohnt sich der Einsatz von ESD-Böden?

ESD-Böden sind unerlässlich, um die Sicherheit in explosionsgefährdeten Bereichen sowie in Industrieanlagen zu erhöhen, die mit gefährlichen und brennbaren Materialien in Kontakt kommen und dadurch Explosionen verursachen können. Sie verhindern übermäßige Aufladung (reduzieren die Elektrisierung von Gegenständen) und schützen so vor Beschädigungen oder Ausfällen empfindlicher, elektrostatisch empfindlicher Geräte. ESD erhöht außerdem den Komfort und sorgt für die Sicherheit der Menschen am Arbeitsplatz.

Antistatische und leitfähige Bodenbeläge sind verschleißfest und leicht zu reinigen. Sie eignen sich für Bereiche mit hoher Verkehrsbelastung.

Antistatische Böden - Anwendung

Dank hoher Dauerhaftigkeit und der Fähigkeit, großer Verkehrsbelastung standzuhalten, sind unsere PVC-Fliesen PowerFloor ESD die ideale Wahl für verschiedene Umgebungen wie:

• Operationssäle

• Krankenhäuser

• Arztpraxen

• Produktionsstätten

• Montagelinien

• Raffinerien

• Chemiewerke

• IT-Services

• Pharmaunternehmen

• Lebensmittelindustrie

• Textilindustrie

• Elektronikfertigungsbetriebe

• Autowerkstätten

• Betriebe zur Herstellung elektrotechnischer Bauteile

• Serverräume

• Diagnostiklabore

• Chemikalienlager

• tzw. "Reinräume"

• Callcenter

• Flugsicherungstürme

• Einzelarbeitsplätze

• Umgebungen, in denen brennbare Stoffe vorkommen

Böden zur Ableitung elektrischer Ladung

Ableitfähige Böden sind für den Einsatz in Räumen vorgesehen, in denen elektrostatische Ladungen sicher abgeleitet werden müssen, z. B.: Labore, Pharmaunternehmen, Elektronikfertigungsstätten. Sie haben einen elektrischen Widerstand von 10⁶ bis 10⁹ Ohm.

Antistatische Bodenbeläge werden allgemein in Umgebungen eingesetzt, in denen es entscheidend ist, das Risiko von Beschädigungen empfindlicher Geräte und von Verletzungen des Personals zu verringern, z. B. in Rechenzentren (Serverräume, digitale Datenverteilung), Krankenhäusern, Diagnostiklaboren und Räumen mit kontrollierten Umgebungsparametern.

Leitfähige Böden

Leitfähige Bodenbeläge werden in Bereichen eingesetzt, in denen elektrostatische Ladungen vollständig eliminiert werden müssen. Leitfähige Böden weisen einen elektrischen Widerstand von weniger als 10⁶ Ohm auf. Durch den niedrigen Widerstand ermöglichen sie den Fluss von Ladungen durch das Bodenmaterial in das Erdungssystem. Stromleitende Beläge besitzen antistatische Eigenschaften. Sie minimieren das Risiko von Geräteschäden sowie Verletzungen von Mitarbeitenden. Diese Art von Bodenbelag wird häufig in explosionsgefährdeten Bereichen eingesetzt, z. B. in petrochemischen Anlagen, wo ein Funke einer elektrostatischen Entladung die Entzündung brennbarer Dämpfe verursachen und einen Brand auslösen kann.

Damit Böden ihre leitfähigen Eigenschaften erfüllen, ist eine professionelle Verlegung erforderlich, die besondere Sorgfalt und die Ableitung der Ladung verlangt.

Welchen Boden sollte ich verwenden: leitfähig oder ableitfähig? - Wir erläutern es

Die Bewegung von Menschen und arbeitenden Geräten erzeugt ein elektrisches Feld. Mechanische Funken, die durch Schläge, Reibung und Abrieb entstehen, können besonders gefährlich sein, wenn die Luft brennbare Flüssigkeiten oder Partikel enthält. Die Implementierung geeigneter ESD-Technologie ist von entscheidender Bedeutung für die Sicherheit.

Worin unterscheiden sich leitfähige und ableitfähige Böden?

Die Begriffe „leitfähig“ und „ableitfähig“ sind technische Begriffe, die beschreiben, wie schnell oder langsam eine elektrische Ladung über die Oberfläche oder durch die Dicke eines Materials fließen wird.

Leitfähige und ableitfähige Eigenschaften sorgen dafür, dass statische Elektrizität von Personen oder geladenen Gegenständen weggeführt und sicher zur Erde abgeleitet wird, also die Erdung statischer Ladungen gewährleistet ist.

Was ist elektrischer Widerstand?

Um vorherzusagen, wie effektiv ein ESD-Boden Ladungen erden wird, messen wir dessen elektrischen Widerstand mit einem Widerstandsmessgerät. Dabei handelt es sich um ein Gerät, das die Fähigkeit in Ohm misst, dem Fluss elektrischen Stroms entgegenzuwirken oder diesen zu verringern.

Sowohl leitfähige als auch ableitfähige Böden leiten elektrischen Strom (einschließlich statischer Elektrizität) und bieten einen Weg zur Erdung.

Was ist der Unterschied?

Wenn der Widerstand niedrig ist, fließt die statische Ladung schnell über den Boden, weshalb er als leitfähiges Material eingestuft wird. Ein leitfähiger ESD-Boden bezeichnet jeden Boden mit einem Widerstand bis zu 1 Million Ohm (1,0 x 10E6) gegenüber der Erde.

Wenn der Widerstand höher ist, hat die statische Ladung Schwierigkeiten, sich über den Boden zu bewegen, sodass sie langsamer fließt. Diese Kontrolle statischer Ladungen wird als ableitfähig klassifiziert. Ein ableitfähiger ESD-Boden bezeichnet jeden Boden mit einem Widerstand über 1 Million Ohm (1,0 x 10E6) und unter 1 Milliarde Ohm (1,0 x 10E9) gegenüber der Erde.

Was ist für mich am besten?

Es ist wichtig zu beachten, dass ein zu leitfähiger Boden dazu führen kann, dass Ladungen über die Bodenfläche geleitet werden, was das Risiko eines Stromschlags für Personal erhöht, das Kontakt mit dem Untergrund hat. Umgekehrt kann bei einem zu ableitfähigen Boden die Ladung schneller anfallen, als sie über den Boden entfernt wird.

Die Normungsorganisation ANSI verlangt, dass alle ESD-Böden einen Widerstand von weniger als 1 Milliarde Ohm aufweisen. Die Organisationen NFPA und OSHA geben an, dass Böden einen Widerstand von mehr als 25.000 Ohm haben sollten. Dazwischen liegt eine Sicherheitsmarge.

Der ideale Bereich für den Boden liegt zwischen 1,0 x 10E5 und 1,0 x 10E8. Materialien in diesem Bereich erfüllen aktuelle Branchenstandards.

Wichtig! Der Boden muss ordnungsgemäß geerdet und nach der Installation getestet werden, um sicherzustellen, dass er nicht zu leitfähig ist.

Wo kann ich leitfähige und ableitfähige Böden kaufen?

Auf dem Markt sind derzeit verschiedene Arten von Böden erhältlich, die antistatische Eigenschaften bieten (z. B. PVC-Böden (PCW), Vinylfliesen, Linoleum mit ableitender oder leitfähiger Unterlage).

Bei Power Rubber empfehlen wir die Investition in unsere leistungsstarken ESD-Böden aus hochwertigem PVC in verschiedenen Farben und Strukturen sowie antistatische ESD-Matten aus erstklassigem Gummi. Beide Produkte wurden speziell entwickelt, um beim Gehen oder beim Kontakt mit anderen Gegenständen möglichst geringe elektrostatische Ladungen zu erzeugen.

Der von uns angebotene stromleitende und ableitfähige Belag bietet hohe Leistung und Langlebigkeit. Er eignet sich ebenfalls hervorragend für Einzelarbeitsplätze.

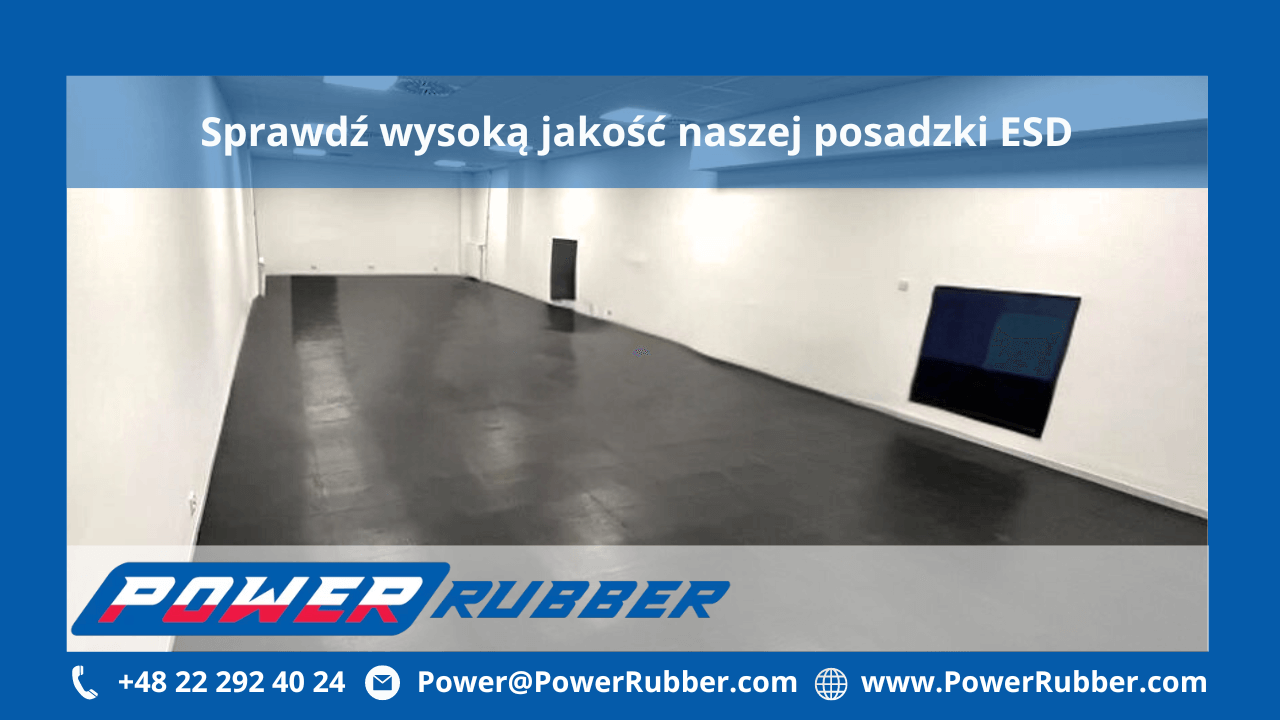

Spezielle ESD-Böden – erhältlich bei Power Rubber

Bei Power Rubber bieten wir professionelle ESD-Böden an, die einen Boden frei von gefährlichen elektrostatischen Entladungen gewährleisten, einschließlich mechanischer Funkenbildung, die eine explosionsfähige Atmosphäre entzünden könnte.

Sichere leitfähige Böden in explosionsgefährdeten Umgebungen

Wir liefern sichere Bodenlösungen mit antistatischen und leitfähigen Eigenschaften, die sich hervorragend in Umgebungen eignen, in denen durch die Mischung gefährlicher Stoffe in Form von Staub, Gas oder Dämpfen mit Luft explosionsfähige Atmosphären entstehen können.

Unsere Produkte zeichnen sich durch hohe Haltbarkeit und Widerstandsfähigkeit gegen mechanische Beschädigungen sowie gegen Beanspruchungen im Betrieb aus. Das Material, aus dem sie hergestellt sind, ist beständig gegen Abbau durch Kontakt mit Chemikalien und gegen Funkenbildung.

Wir freuen uns auf eine Zusammenarbeit!

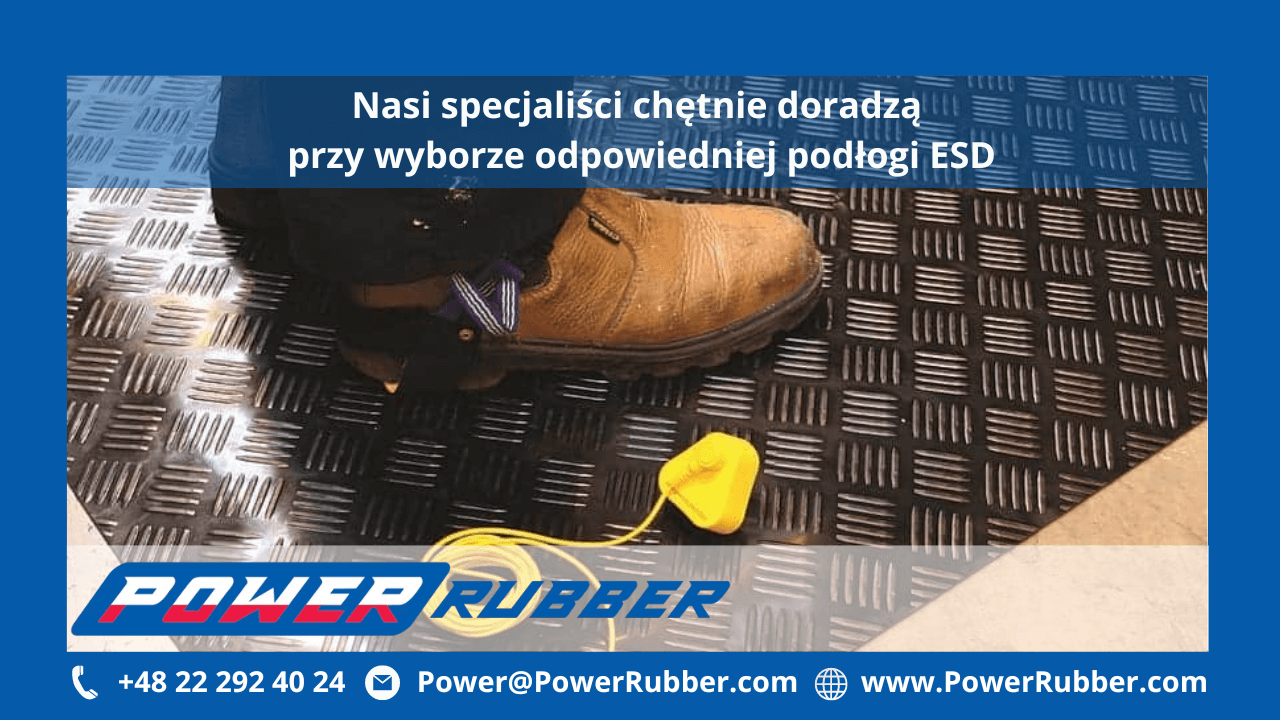

Unsere Spezialisten helfen bei der Auswahl des geeigneten ESD-Bodens, damit die angesammelte statische Elektrizität von Personal und Geräten effektiv abgeleitet und sicher über den Boden geerdet wird.
